MÁY UỐN HỘP HOA VĂN KATA JK-DWY20 (BOX BENDING MACHINE JK-DWY20)

  • 0
  • Liên hệ
  • - +
  • 8152

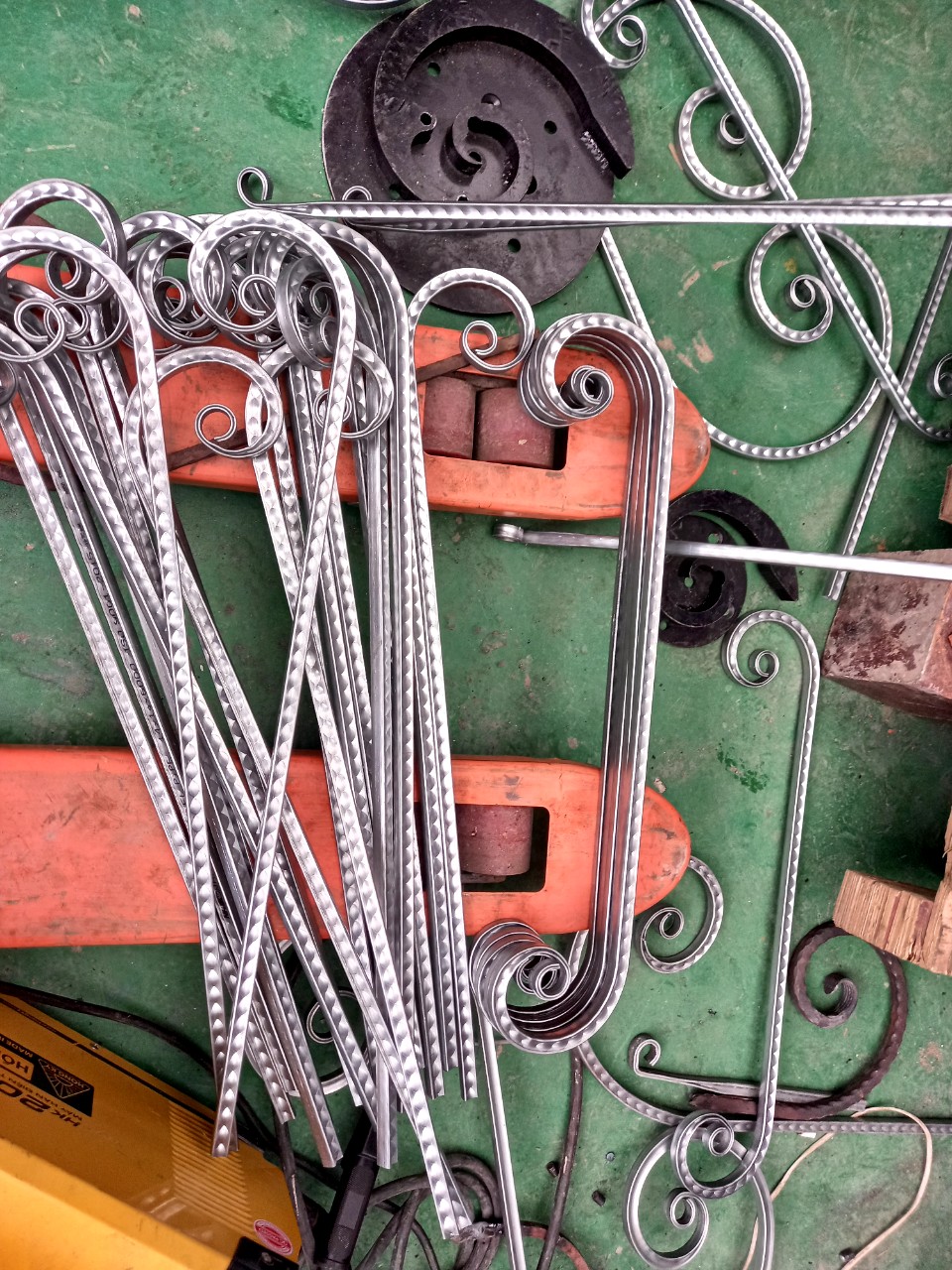

Được thiết kế và ra đời nhằm phục vụ mục đích sản xuất sắt mỹ thuật, hoa văn nghệ thuật trên sắt, thổi hồn vào trong những thanh sắt.

Máy chủ yếu ứng dụng gia công các sản phẩm xây dựng như: cầu thang, lan can, hàng rào, cửa cổng.

Được tích hợp 3 chức năng trên cùng 1 con máy và tích hợp thêm bo điều khiển hành trình, cho máy khi uốn chính xác tuyệt đối.

Sự ra đời của chiếc máy này là một nghiên cứu tâm huyết của KATA dành cho sắt mỹ thuật

Với hàng loạt sự đặc biệt mà chiếc máy này làm ra sản phẩm đáng kể sau đây:

1.Độ thẩm mỹ cao.

2.Độ bền cao, ứng dụng rộng rãi hơn so với sắt đặc truyền thống.

3.Sắt mỹ thuật không còn là sản phẩm quá đắt so với nhu cầu sử dụng của mọi người bởi giá thành sắt hộp mỹ thuật khá rẻ nhưng chất lượng không kém sắt đặc.



Bộ sưu tập
Vận hành - Sức mạnh
ĐỘNG CƠ GIẢM TỐC

Trang bị bộ giảm tốc vuông góc,trục ra tạo góc 90 độ so với trục vào, cách thiết kế này tiện dụng cho việc thiết kế phù hợp với máy.Nhằm giảm chiếm diện tích trên máy.Làm cho chiếc máy trở nên gọn nhẹ hơn mà không ảnh hưởng tới công suất so với các thiết kế khác.

Với công suất 1.1Kw. Máy phù hợp gia công và sản xuất hàng loạt hầu hết các công trình sắt mỹ thuật bởi sự chuẩn xác.

BO ĐIỀU KHIỂN

Tích hợp bo điều khiển hành trình cho máy ngắt chính xác .Mô tơ không bị trượt theo quán tính khi dừng.Nhằm uốn chính xác hơn.

 Cài đặt hành trình uốn chính xác theo ý muốn để sản phẩm đồng đều hàng loạt

Với 3 chế độ chính: Tự do, tự động khuôn 1 tầng, tự động khuôn 2 tầng.





BẢNG ĐIỀU KHIỂN

Đây là bộ phận nổi bật nhất về con máy. Được thiết kế đơn giản, dễ dàng sử dụng. Thao tác bằng nút bấm linh hoạt. Công nghệ mới, nhanh, chuẩn xác giúp đặt năng suất cao trong sản xuất.

MẠCH ĐIỆN ĐỘNG LỰC

Mạch điện động lực được thiết kế gọn gàng với 2 công tắc tơ chính để đảo chiều quay Máy có bộ phận điện động lực bảo vệ ngắt đóng khi có sự cố. Mô tơ ngắt chính xác, không bị trượt do quán tính lúc dừng.

BÀN LÀM VIỆC

Được đúc nguyên khối, thiết kế rộng rãi, có thể lắp thêm kệ để tăng chiều cao phù hợp với người vận hành.

TRỤC CHÍNH

Được kết nối với mô tơ giảm tốc, sử dụng trục bánh răng để tạo liên kết bền vững dừng đúng lúc không gây sai số.

HỘP SỐ GIẢM TỐC

Tích hợp cán dẹp đầu và cán gân trên cùng 1 con máy. Gọn gàng giúp tiết kiệm diện tích, tối ưu chi phí. Thay khuôn linh hoạt để sử dụng.

BỘ PHẬN CÁN GÂN VÀ CÁN DẸP ĐẦU

Tích hợp cán dẹp đầu và cán gân trên cùng 1 con máy. Gọn gàng giúp tiết kiệm diện tích, tối ưu chi phí. Thay khuôn linh hoạt để sử dụng.



BÀN ĐẠP CÔNG TẮC CHÂN

Vận hành máy đơn giản và linh hoạt bằng bàn đạp công tắc chânm, điều khiển hành trình xử lý phôi.

Thông số kỹ thuật
CÁN GÂN HỘP

Hộp 14 - 16 - 20

UỐN HOA VĂN

Hộp vuông 14 -16-20mm

Vuông đặc ≤  14x14 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAThép lá ≤ 30x8 mm

Ống tròn đặc ≤  Ø 14 mm

UỐN TRÒN

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAHộp vuông 10-20 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAVuông đặc ≤  14x14 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAỐng tròn đặc ≤  Ø 14 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAThép lá ≤ 30x8 mm

XOẮN

 Vuông 14x14 mm

CÔNG SUẤT & ĐIỆN ÁP

► Điện 3 pha 380V

► Tần số : 50 HZ

►Công suất : 1.5

►Kích thước: 770x970x550 mm

►Trọng lượng: 200 Kg

►Chiều cao làm việc: +550

PHỤ KIỆN

 Bộ khuôn uốn 6 cái

 Bộ khuôn cán rãnh hộp 14-16-20

 Bộ kẹp phôi

Công tắc chân

Bộ lục giác
