Chất lượng một chiếc máy uốn ống phụ thuộc vào những gì? Khung máy, thủy lực, servo, PLC và phần mềm?

Chất lượng một chiếc máy uốn ống không phụ thuộc vào một bộ phận đơn lẻ, mà là kết quả của sự cộng hưởng giữa năm trụ cột: kết cấu khung máy, hệ thống thủy lực, hệ thống servo, bộ điều khiển PLC và phần mềm điều khiển. Một chiếc máy uốn ống tốt phải có khung cứng vững, hệ thống thủy lực ổn định, servo chính xác, PLC mạnh và phần mềm thông minh – thiếu một trong năm yếu tố này, máy sẽ không thể đạt được độ chính xác, độ lặp lại và tuổi thọ cao trong sản xuất công nghiệp.

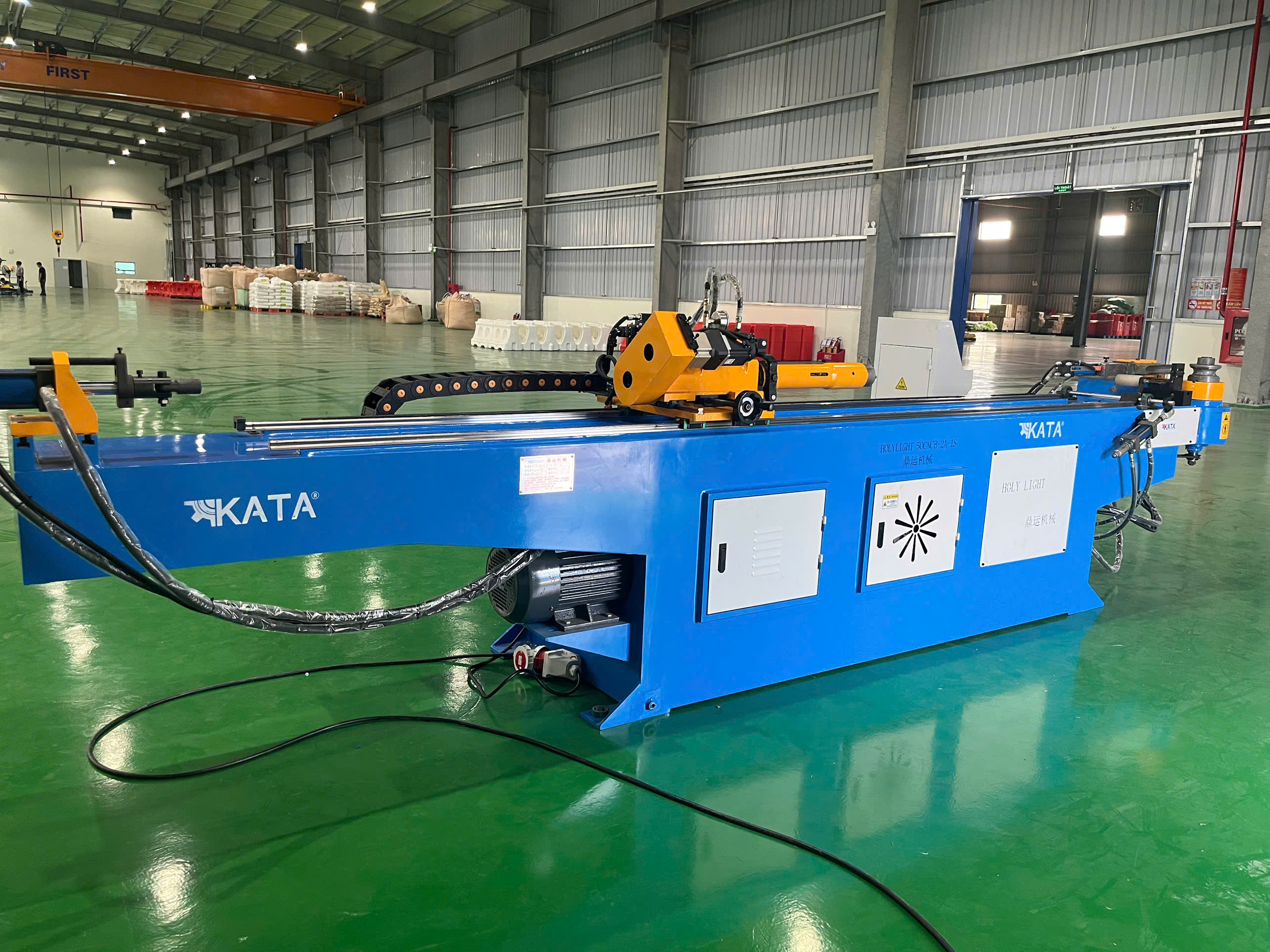

1. Khung máy – Nền tảng của mọi độ chính xác

Vai trò của khung máy

Khung máy là kết cấu chịu lực chính của máy uốn ống. Trong quá trình uốn, khung phải chịu:

• Lực uốn từ khuôn uốn tác động lên ống
• Lực kẹp từ kẹp khuôn và khuôn áp
• Lực xoay từ trục xoay ống
• Rung động từ động cơ và hệ thống thủy lực

Nếu khung máy không đủ cứng vững, nó sẽ biến dạng đàn hồi dưới tác dụng của lực uốn, dẫn đến:

• Góc uốn không chính xác
• Sai số tích lũy qua nhiều chu kỳ
• Độ lặp lại kém
• Tuổi thọ máy giảm nhanh

Tiêu chí đánh giá khung máy

Vật liệu chế tạo:

• Gang đúc (cast iron): Độ cứng vững cao, giảm rung tốt, nhưng nặng và chi phí cao
• Thép hàn (welded steel): Nhẹ hơn, chi phí thấp hơn, nhưng cần xử lý nhiệt sau hàn để giảm ứng suất nội
• Kết cấu hỗn hợp: Gang cho các chi tiết chịu lực chính, thép cho các chi tiết phụ

Xử lý nhiệt sau hàn:

• Ủ (annealing): Loại bỏ ứng suất nội sau hàn
• Ủ non (stress relieving): Ổn định kết cấu, giảm biến dạng theo thời gian

Kết cấu:

• Gân tăng cứng (ribs): Tăng độ cứng vững mà không tăng khối lượng
• Độ dày thành: Đủ dày để chịu lực uốn tối đa
• Thiết kế module: Cho phép mở rộng và bảo trì dễ dàng

Ảnh hưởng đến chất lượng uốn

Khung máy cứng vững cho phép:

• Dung sai góc uốn ±0.1° hoặc tốt hơn
• Độ lặp lại ±0.05° sau nhiều chu kỳ
• Tuổi thọ máy 15–20 năm với bảo trì định kỳ
• Giảm rung động, tăng chất lượng bề mặt sản phẩm

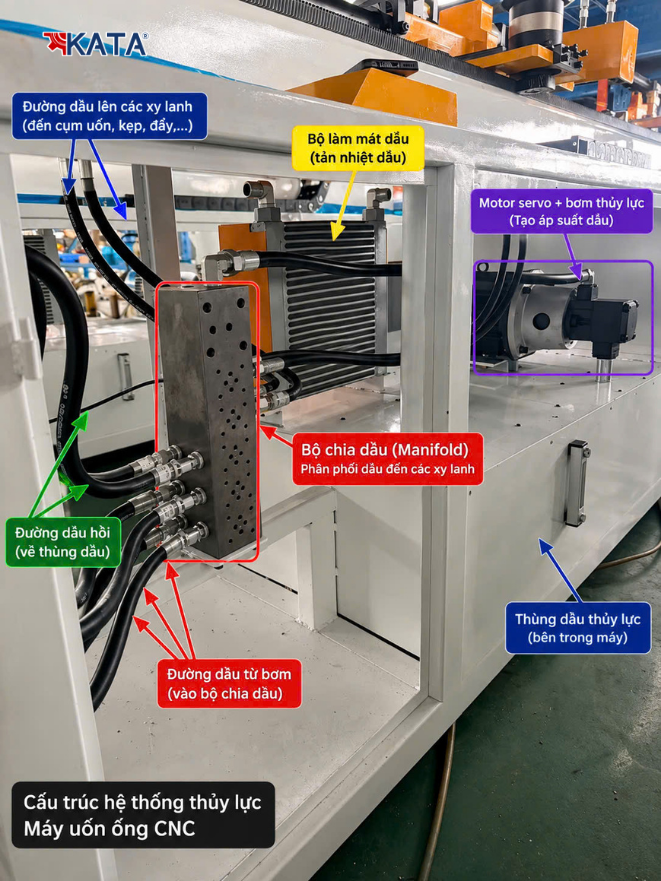

2. Hệ thống thủy lực – Sức mạnh của máy uốn ống

Vai trò của hệ thống thủy lực

Hệ thống thủy lực cung cấp lực uốn cho máy. Trong máy uốn ống, thủy lực thường được sử dụng cho:

• Trục uốn (bend): Tạo lực quay khuôn uốn
• Kẹp chính (clamp): Giữ phôi không trượt
• Kẹp phụ (pressure die): Ép ống vào khuôn uốn
• Kẹp ống cấp liệu : Cấp liệu uốn
• Lõi rút : Kiểm soát độ mỏng thành ống

Tiêu chí đánh giá hệ thống thủy lực

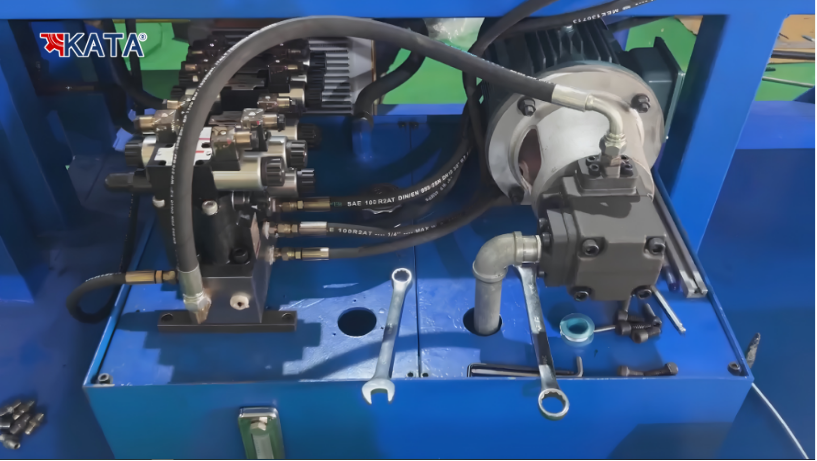

Bơm thủy lực:

• Bơm piston (piston pump): Áp suất cao, hiệu suất tốt, phù hợp máy lớn
• Bơm cánh (vane pump): Áp suất trung bình, êm, phù hợp máy vừa
• Bơm bánh răng (gear pump): Áp suất thấp, chi phí thấp, phù hợp máy nhỏ

Van thủy lực:

• Van tỷ lệ (proportional valve): Điều khiển vô cấp, chính xác cao
• Van servo (servo valve): Điều khiển chính xác nhất, đáp ứng nhanh
• Van solenoid: Điều khiển on/off, chi phí thấp

Áp suất làm việc:

• Máy nhỏ: 120–140 bar
• Máy vừa: 140–160 bar
• Máy lớn: 160–250 bar hoặc cao hơn

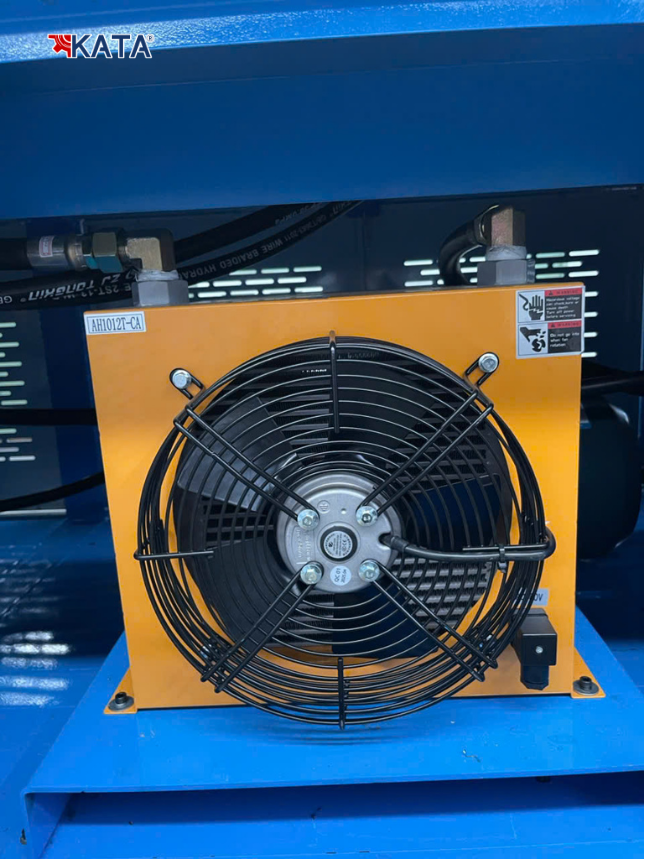

Hệ thống làm mát:

• Làm mát bằng không khí: Đơn giản, chi phí thấp
• Làm mát bằng nước: Hiệu quả cao, phù hợp máy chạy liên tục
• Làm mát bằng dầu tuần hoàn: Ổn định nhiệt độ dầu, tăng tuổi thọ

Ảnh hưởng đến chất lượng uốn

Hệ thống thủy lực tốt cho phép:

• Lực uốn ổn định qua nhiều chu kỳ
• Kiểm soát tốc độ uốn chính xác
• Giảm rung động trong quá trình uốn
• Tuổi thọ dầu thủy lực cao, ít phải thay

3. Hệ thống servo – Độ chính xác của chuyển động

Vai trò của hệ thống servo

Hệ thống servo điều khiển vị trí và tốc độ của các trục chuyển động:

• Trục uốn (bend): Điều khiển góc uốn
• Trục cấp phôi (feed): Điều khiển chiều dài cấp phôi
• Trục xoay ống (rotate): Điều khiển góc xoay ống
• Trục chuyển khuôn (pressure die): Điều khiển vị trí khuôn
• Trục xoay đầu uốn (bending head rotation): Cho máy CNC 11 trục

Tiêu chí đánh giá hệ thống servo

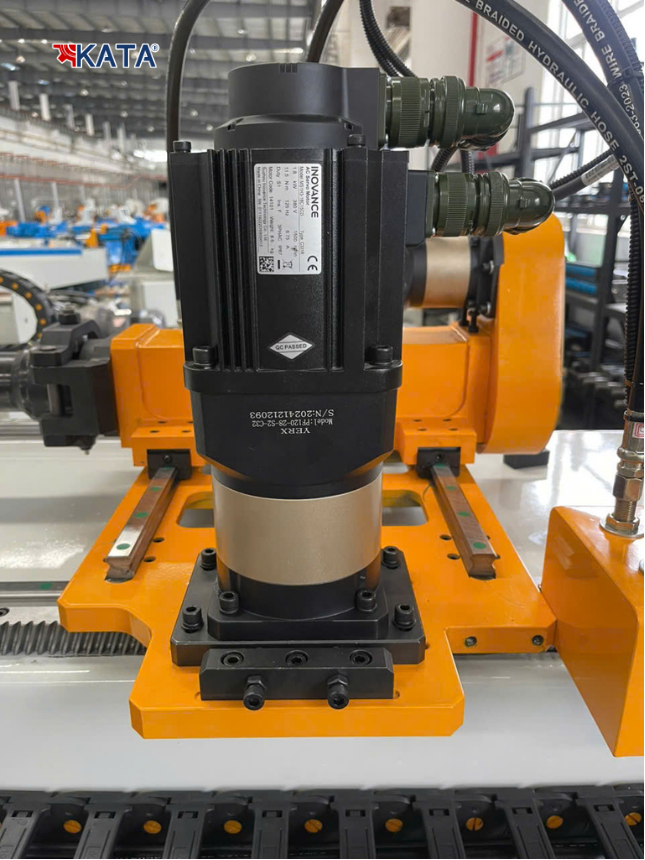

Động cơ servo:

• Yaskawa: Độ chính xác cao, độ bền tốt, phổ biến trong máy CNC
• Mitsubishi: Hiệu suất cao, tích hợp tốt với PLC
• Siemens: Chất lượng châu Âu, độ ổn định cao
• Delta, Inovance: Chi phí hợp lý, phù hợp máy tầm trung

Encoder phản hồi:

• Encoder tuyệt đối (absolute encoder): Không cần homing sau khi mất điện
• Encoder tương đối (incremental encoder): Chi phí thấp hơn, cần homing
• Độ phân giải: Càng cao càng chính xác (17-bit, 20-bit, 23-bit)

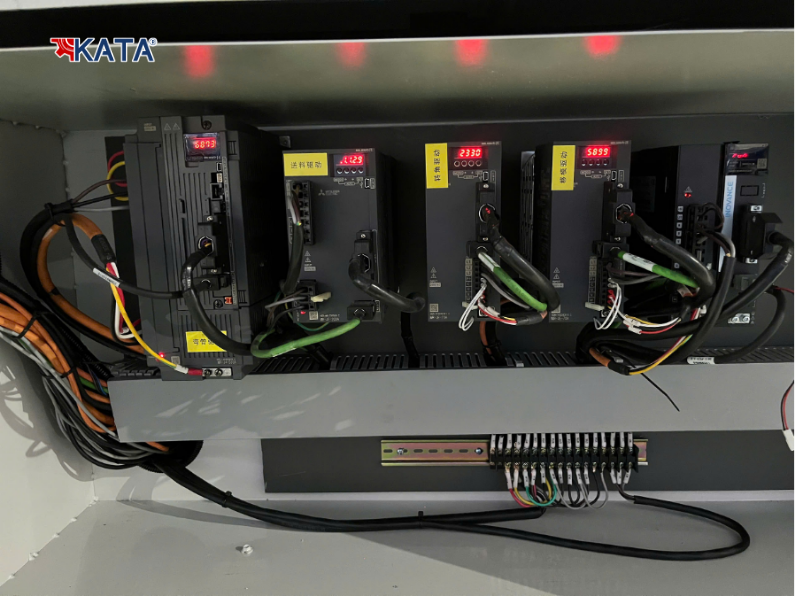

Bộ điều khiển servo (servo drive):

• Điều khiển vòng kín (closed-loop): Đảm bảo vị trí chính xác
• Bù trừ nhiệt: Duy trì độ chính xác trong môi trường thay đổi
• Bù trừ tải: Tự động điều chỉnh theo tải

Ảnh hưởng đến chất lượng uốn

Hệ thống servo tốt cho phép:

• Độ chính xác góc uốn ±0.1° hoặc tốt hơn
• Độ chính xác xoay ống ±0.1°
• Độ chính xác cấp phôi ±0.1mm
• Độ lặp lại ±0.05° sau nhiều chu kỳ
• Thời gian đáp ứng nhanh, tăng năng suất

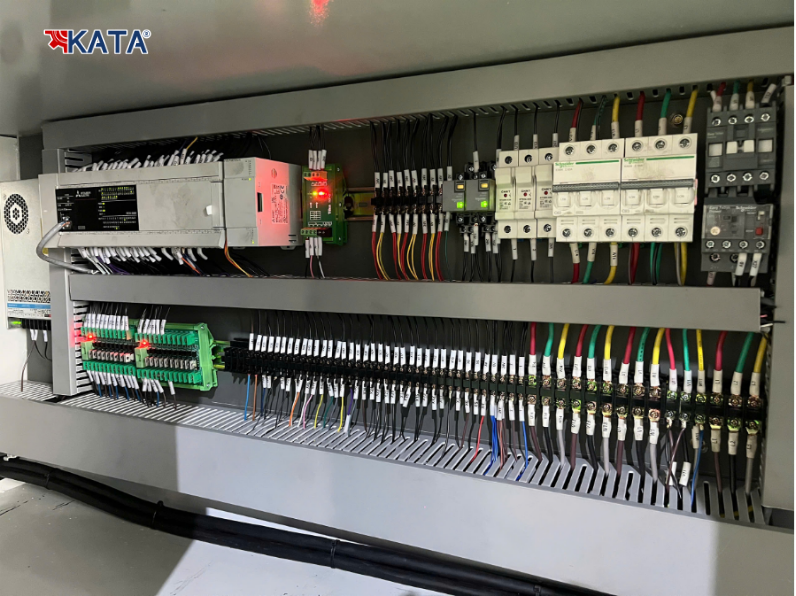

4. Bộ điều khiển PLC – Bộ não của máy uốn ống

Vai trò của PLC

PLC (Programmable Logic Controller) là bộ não của máy uốn ống, điều khiển toàn bộ quá trình:

• Đọc tín hiệu từ encoder, cảm biến, công tắc hành trình
• Xử lý logic điều khiển các trục servo và van thủy lực
• Thực thi chương trình uốn theo trình tự đã lập
• Giao tiếp với HMI, MES/ERP, robot

Tiêu chí đánh giá PLC

Thương hiệu:

• Siemens: Chất lượng châu Âu, ổn định cao, phổ biến trong công nghiệp nặng
• Mitsubishi: Hiệu suất cao, tích hợp tốt với servo
• Omron: Ổn định, chi phí hợp lý
• Delta, Inovance: Chi phí thấp, phù hợp máy tầm trung

Số lượng I/O:

• Máy nhỏ: 32–64 I/O
• Máy vừa: 64–128 I/O
• Máy lớn: 128–256 I/O hoặc hơn

Tốc độ xử lý:

• Thời gian quét (scan time): Càng ngắn càng tốt (< 1ms)
• Số lệnh xử lý: Càng nhiều càng tốt

Khả năng giao tiếp:

• Ethernet/IP, Profinet, Modbus TCP: Kết nối với MES/ERP
• RS-232/485: Kết nối với thiết bị ngoại vi
• USB, SD card: Lưu trữ chương trình và dữ liệu

Ảnh hưởng đến chất lượng uốn

PLC tốt cho phép:

• Điều khiển đồng bộ nhiều trục chính xác
• Xử lý nhanh các tín hiệu phản hồi
• Lưu trữ nhiều chương trình (200 chương trình hoặc hơn)
• Kết nối MES/ERP để báo cáo sản lượng
• Chẩn đoán lỗi tự động, giảm thời gian dừng máy

5. Phần mềm điều khiển – Linh hồn của máy uốn ống

Vai trò của phần mềm

Phần mềm điều khiển là giao diện giữa người vận hành và máy, bao gồm:

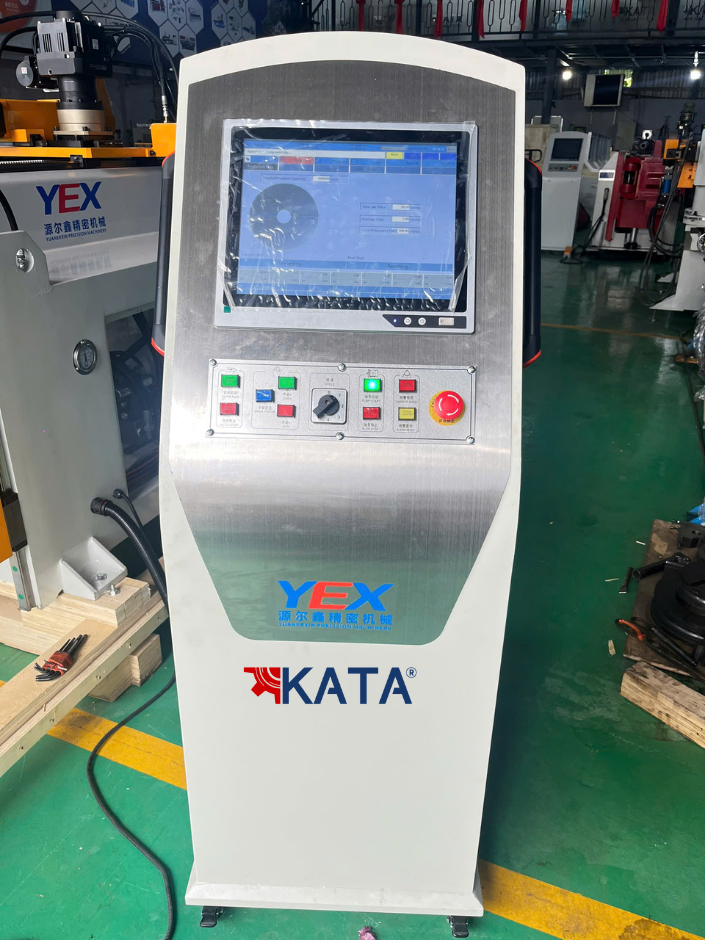

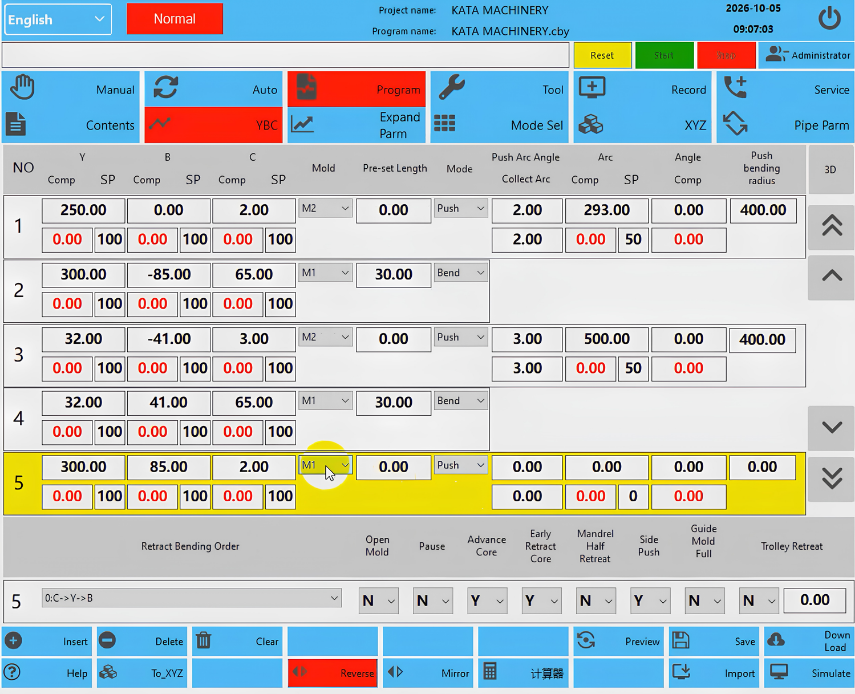

• Giao diện HMI: Màn hình cảm ứng, hiển thị trạng thái máy
• Phần mềm lập trình: Nhập thông số uốn, lưu chương trình
• Phần mềm mô phỏng: Kiểm tra chương trình trước khi chạy
• Phần mềm quản lý: Lưu trữ, xuất nhập chương trình

Tiêu chí đánh giá phần mềm

Giao diện người dùng:

• Tiếng Việt/tiếng Anh/tiếng Trung: Phù hợp với người vận hành
• Trực quan, dễ sử dụng: Giảm thời gian đào tạo
• Hiển thị đồ họa: Mô phỏng hình dạng sản phẩm

Tính năng lập trình:

• Nhập thông số uốn: Góc uốn, chiều dài, bán kính
• Lưu trữ chương trình: 200 chương trình hoặc hơn
• Mô phỏng trực quan: Kiểm tra trước khi chạy
• Bù springback: Tự động điều chỉnh góc uốn

Tính năng quản lý:

• Kết nối MES/ERP: Báo cáo sản lượng theo thời gian thực
• Ghi log sản xuất: Lưu trữ dữ liệu từng chi tiết
• Xuất báo cáo: Định dạng PDF, Excel
• Cập nhật phần mềm: Nâng cấp tính năng

Tính năng an toàn:

• Bảo vệ bằng mật khẩu: Phân quyền người vận hành
• Cảnh báo lỗi: Hiển thị mã lỗi, hướng dẫn khắc phục
• Dừng khẩn cấp: Bảo vệ người và máy

Ảnh hưởng đến chất lượng uốn

Phần mềm tốt cho phép:

• Giảm thời gian lập trình và chuyển đổi sản phẩm
• Giảm lỗi do con người trong vận hành
• Tăng năng suất nhờ mô phỏng và tối ưu
• Dễ dàng tích hợp với hệ thống quản lý sản xuất
• Truy xuất nguồn gốc từng chi tiết

6. Mối quan hệ giữa năm trụ cột

Năm trụ cột không hoạt động độc lập mà cộng hưởng với nhau:

Ví dụ thực tế:

• Khung máy cứng vững + thủy lực mạnh + servo chính xác + PLC nhanh + phần mềm thông minh = máy uốn ống chất lượng cao
• Khung máy yếu + thủy lực mạnh + servo chính xác = máy rung, góc uốn không ổn định
• Khung máy tốt + thủy lực yếu = không uốn được ống thành dày
• Servo tốt + PLC chậm = giảm năng suất, tăng thời gian chờ

7. KATA Machinery – Chất lượng đến từ sự đồng bộ năm trụ cột

KATA Machinery (Metal Forming & Fabrication Solutions) cung cấp các dòng máy uốn ống được thiết kế với sự đồng bộ của cả năm trụ cột:

Khung máy:

• Kết cấu đầu máy gang đúc và khung  thép hàn, xử lý nhiệt sau hàn
• Gân tăng cứng, độ dày thành đủ chịu lực uốn tối đa
• Thiết kế module, dễ bảo trì và mở rộng

Hệ thống thủy lực:

• Bơm piston hoặc bơm cánh, áp suất làm việc 120–250 bar
• Van tỷ lệ hoặc van servo, điều khiển chính xác
• Hệ thống làm mát dầu tuần hoàn, tăng tuổi thọ

Hệ thống servo:

• Động cơ servo Yaskawa, Mitsubishi, Siemens
• Encoder tuyệt đối, độ phân giải cao
• Bộ điều khiển servo vòng kín, bù trừ nhiệt và tải

Bộ điều khiển PLC:

• PLC Siemens, Mitsubishi, Omron
• Tốc độ xử lý nhanh, scan time < 1ms
• Kết nối Ethernet/IP, Profinet, Modbus TCP

Phần mềm điều khiển:

• Giao diện HMI tiếng Việt/tiếng Anh/tiếng Trung
• Lưu trữ 200 chương trình, mô phỏng trực quan
• Kết nối MES/ERP, ghi log sản xuất

Các dòng máy uốn ống KATA:

• Máy uốn ống NC-38 đến NC76 – cho xưởng vừa và nhỏ
• Máy uốn ống NC-89 đến NC168 cho các xưởng đóng tàu và sản xuất công nghiệp
• Máy uốn ống CNC 2 tầng khuôn 4 trục servo – cho sản xuất hàng loạt với 2 bán kính
• Máy uốn ống CNC 3 tầng khuôn – cho chi tiết phức tạp với 3 bán kính

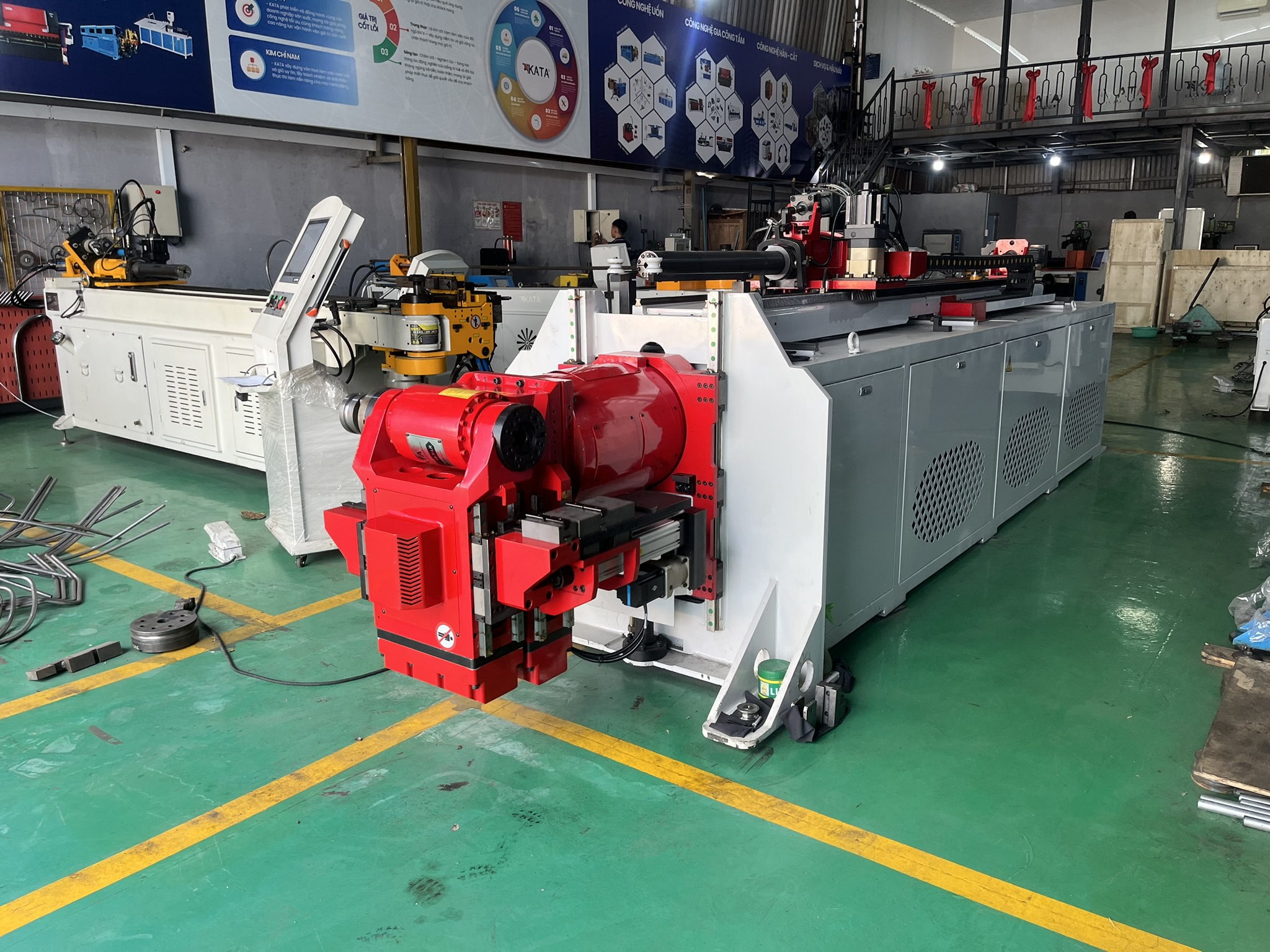

• Máy uốn ống CNC 11 trục xoay đầu – cho chi tiết phức tạp nhất, đa mặt phẳng đối xứng
• Máy uốn ống DW 130NC đến CNC 168– cho ống cỡ lớn Φ130×12mm và 168x16mm

Tóm lại, chất lượng một chiếc máy uốn ống phụ thuộc vào sự đồng bộ của năm trụ cột: khung máy cứng vững, hệ thống thủy lực ổn định, hệ thống servo chính xác, bộ điều khiển PLC mạnh và phần mềm điều khiển thông minh. Thiếu một trong năm yếu tố này, máy sẽ không thể đạt được độ chính xác, độ lặp lại và tuổi thọ cao trong sản xuất công nghiệp. KATA Machinery cung cấp các dòng máy uốn ống được thiết kế với sự đồng bộ của cả năm trụ cột, cùng chính sách bảo hành 12 tháng và hỗ trợ kỹ thuật 24/7, là đối tác đáng tin cậy cho doanh nghiệp muốn nâng cấp năng lực sản xuất.
