MÁY UỐN ỐNG DW 50 NC (bán tự động)
MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động) MÁY UỐN ỐNG DW 50 NC (bán tự động)

MÁY UỐN ỐNG DW 50 NC (bán tự động)

  • 0
  • Liên hệ
  • - +
  • 6502

Mô tả sản phẩm:

Máy uốn ống DW 50 NC của Kata Machine được trang bị bộ điều khiển bán tự động (NC) có chức năng cài đặt đa nhóm và đa góc. Giúp kết hợp thao tác dễ sử dụng với độ chính xác uốn cao và hiệu quả về chi phí.

Máy uốn ống thủy lực một đầu tốc độ cao, được điều khiển bằng máy vi tính, lưu trữ nhiều chế độ xử lý, chuyển đổi linh hoạt giữa các chương trình thông số kỹ thuật khác nhau và cài đặt đa góc, giúp thao tác đơn giản và thuận tiện.

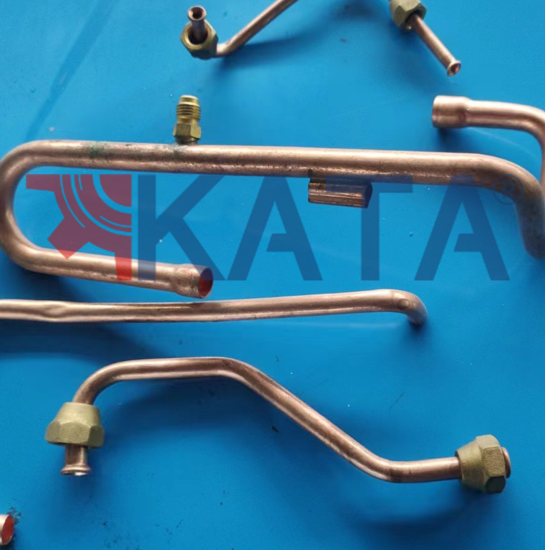

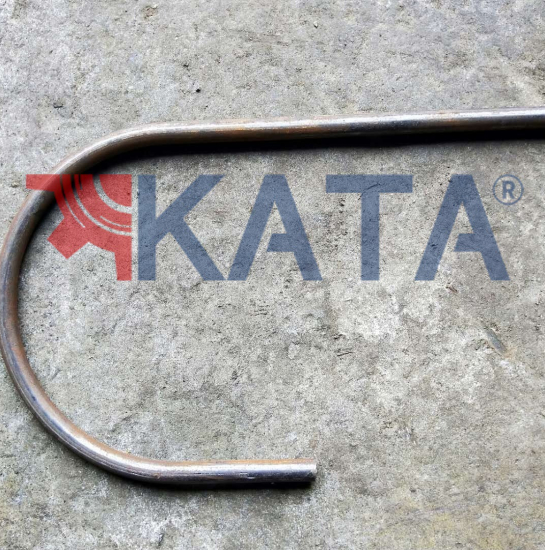

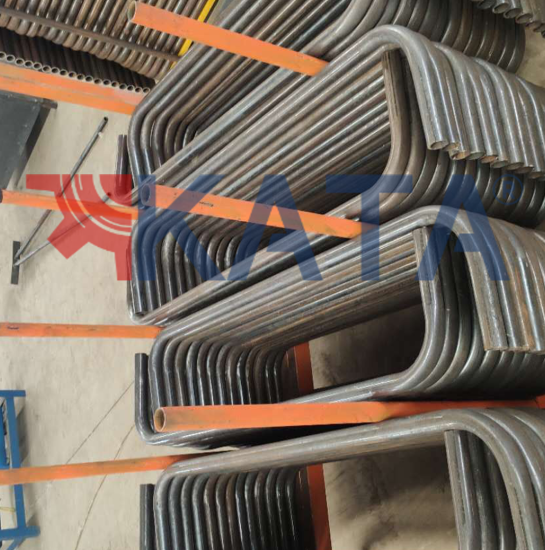

Máy uốn ống 50 NC được sử dụng rộng rãi trong nhiều ứng dụng và ngành công nghiệp:

  • Nội thất & trang trí

    • Uốn ống làm khung bàn, ghế, giường, tủ.

    • Uốn lan can cầu thang, tay vịn, kệ trang trí.

  • Cơ khí – xây dựng

    • Uốn ống làm giàn giáo, khung nhà thép nhẹ.

    • Hệ thống đường ống công trình.

  • Ô tô – xe máy – xe điện

    • Uốn ống khung xe máy điện, khung xe tải nhỏ.

    • Hệ thống ống dẫn nhiên liệu, ống khung bảo vệ.

  • Ngành công nghiệp phụ trợ

    • Sản xuất phụ kiện ống, thiết bị thể thao (ghế tập, khung máy tập).

    • Uốn ống inox trong ngành thực phẩm, y tế.



Thêm vào giỏ hàng Đặt hàng
Bộ sưu tập
Vận hành - Sức mạnh

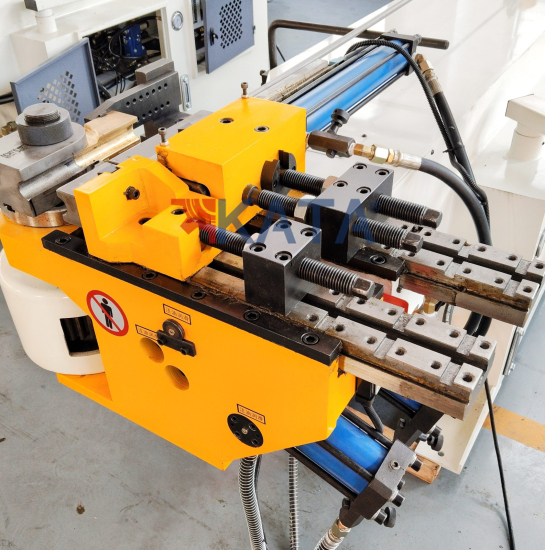

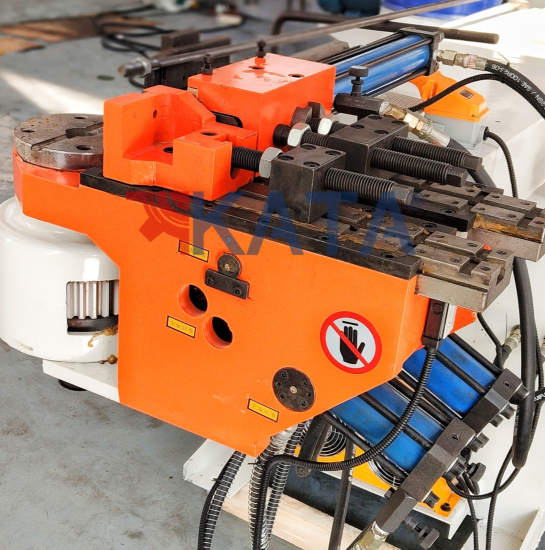

KHUÔN ỐNG UỐN CHỐNG MÓP

Khuôn ống uốn máy NC50 được làm bằng chất liệu 42 CRMO, giúp ống trong khi uốn không bị móp.

 Khuôn có nhiều kích thước để phù hợp với từng loại phôi.

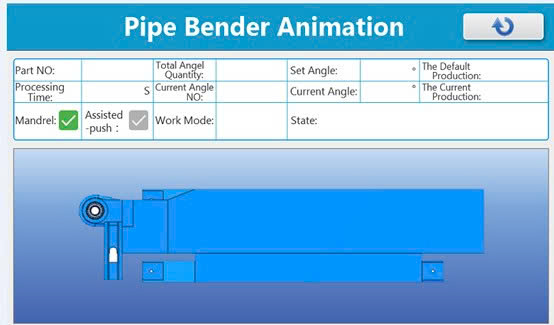

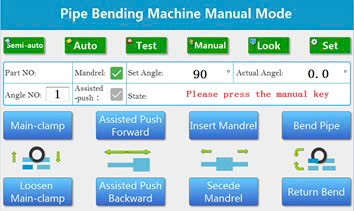

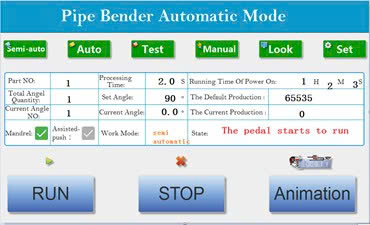

BẢNG ĐIỀU KHIỂN THÔNG MINH

Được điều khiển bằng kỹ thuật số, có thể thực hiện các lệnh lập trình.

Giúp người sử dụng có thể vận hành máy với nhiều góc uốn khác nhau bằng các chương trình số hoá.

HỆ THỐNG LÀM MÁT

Giải toả nhiệt lượng cho dầu thủy lực, giúp dầu máy luôn ở tình trạng tốt.

Tăng chất lượng dầu, độ bền và tuổi thọ của máy.

HỆ THỐNG VAN ĐIỆN TỪ

Giúp máy tự động hoá vận hành đóng mở van đẩy trục uốn nhanh chóng, chính xác.

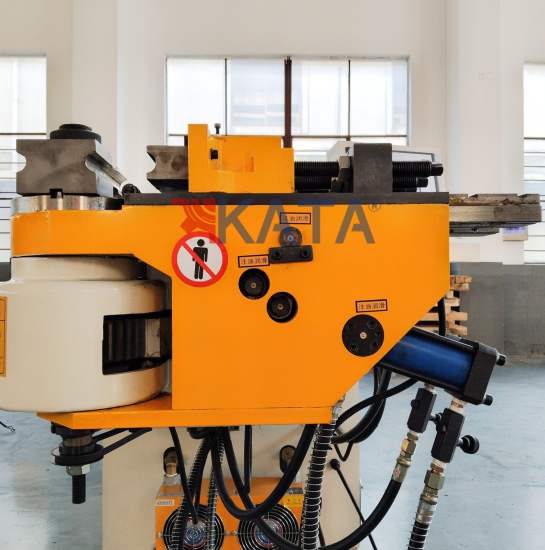

TRỤC UỐN

Được điều khiển bằng Pit tông đẩy, thiết kế gọn gàng, linh hoạt.

Sai lệch chỉ khoảng +- 0,1mm

MẠCH ĐIỀU KHIỂN

Được thiết kế thông minh. Giúp điều khiển hệ thống van điện từ

MÔ TƠ

Mô tơ được trang bị công suất lên tới 5.5 KW ,cuộn dây đồng.

Thông số kỹ thuật
CÔNG SUẤT MÁY

►Điện : 380V

►Công suất : 5.5 KW

►Áp suất thuỷ lực: 12 Mpa

►Thể tích thùng nhiên liệu: 150 lít

►Uốn ống chính xác: ± 1 °

►Kiểu máy: Bán tự động

THÔNG SỐ LÀM VIỆC

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAỐng sử dụng max: Φ50×3 mm

► Phương pháp đưa ống vào uốn: Trực tiếp

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Khả năng uốn bán kính tối đa: R300 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Bán kính uốn tối thiểu: R ≥ 1.5D

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Uốn góc tối đa: 190 độ

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Hành trình đẩy phôi tối đa: 2200 mm

► Tốc độ uốn: 30°/sec

PHỤ KIỆN

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA1 bộ khuôn

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABàn đạp công tắc chân

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATASách hướng dẫn sử dụng

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABộ lục giác.

ĐÓNG GÓI

►Trọng lượng : 1220 Kg

►Kích thước : 2950 × 850 × 1350 mm

►Thùng gỗ tiêu chuẩn.

  • Thông tin sản phẩm
  • Bình luận

Các tính năng cơ học của máy uốn ống thủy lực một đầu DW50NCB:

1. Sản phẩm được điều khiển bằng NC, dẫn động bằng thủy lực và có nhiều góc uốn đúc sẵn.

2. Màn hình phụ đề tiếng Trung, thao tác đối thoại giữa người và máy, có thể tùy ý chọn chế độ vận hành bằng tay và bán tự động, công tắc chân di động có cả chức năng khởi động và dừng khẩn cấp.

3. Sử dụng các thành phần van thủy lực nhập khẩu hiệu suất cao (Yuken Nhật Bản).

4. Được trang bị hệ thống làm mát để kiểm soát nhiệt độ làm việc hiệu quả.

5. Toàn bộ máy có đặc điểm vận hành thuận tiện, hiệu suất ổn định, hiệu quả công việc cao và hệ số an toàn cao, là thiết bị lý tưởng cho ngành gia công phụ kiện đường ống.

  Thông số kỹ thuật chính      đơn vị DW50NC
Đường kính uốn tối đa × độ dày thành mm Φ50 × 2
Bán kính uốn tối đa mm R330
Bán kính uốn tối thiểu mm R20
Góc uốn tối đa   190 °
Chiều dài grommet tiêu chuẩn mm 2200
Hệ thống điều khiển Kiểm soát máy vi tính
Số lượng khuỷu tối đa cho phép đối với phụ kiện đường ống mảnh 16
Số bộ phận có thể được lưu trữ mảnh 16 × 16
Công suất động cơ thủy lực kw 5.5
áp suất tối đa của hệ thống mpa 12
Kiểm soát hệ thống thủy lực Van điện từ
Dung tích thùng nhiên liệu L 150
Kích thước máy mm 3000 × 700 × 1300
trọng lượng máy Kilôgam 1220
