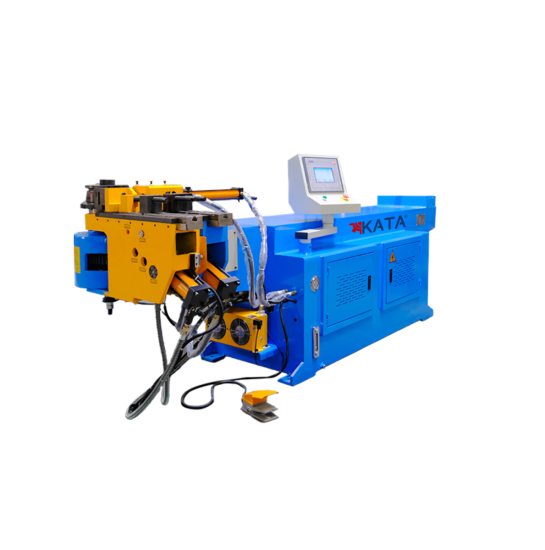

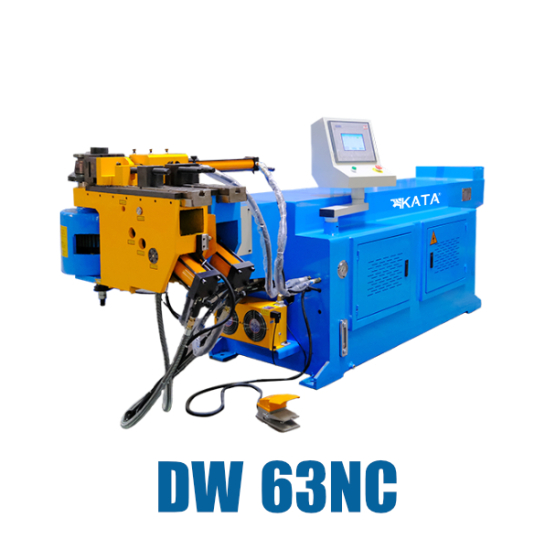

MÁY UỐN ỐNG DW 63 NC (bán tự động)

  • 0
  • Liên hệ
  • - +
  • 1414

Mô tả sản phẩm:

Máy uốn ống NC-63 của Kata Machine được trang bị bộ điều khiển bán tự động(NC) có chức năng cài đặt đa nhóm và đa góc. Nó kết hợp thao tác dễ sử dụng với độ chính xác uốn cao và hiệu quả về chi phí.

Toàn bộ máy có đặc điểm vận hành thuận tiện, hiệu suất ổn định, hiệu quả công việc cao và hệ số an toàn cao, là thiết bị lý tưởng cho những người làm trong ngành gia công đường ống. Đây là giải pháp bán tự động phù hợp với các vật liệu kim loại sắt thép, đồng, nhôm, inox, lên đến 9 lần uốn lập trình.

Nếu máy uốn ống với kích thước Φ63x2.5mm chưa đáp ứng được kích thước bạn mong muốn thì có thể tham khảo thêm những dòng máy lớn hơn: Máy uốn ống 75NC Hoặc những dòng máy uốn ống CNC tự động giúp xử lý công việc đơn giản hơn.

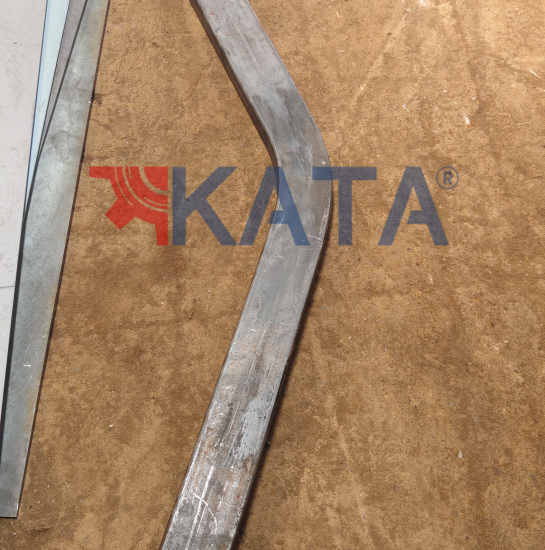

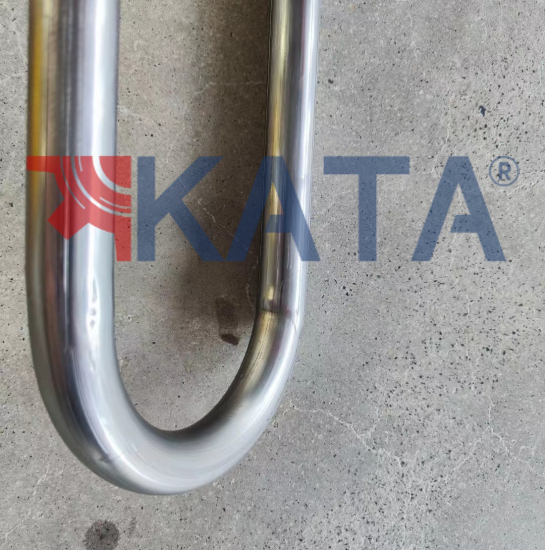

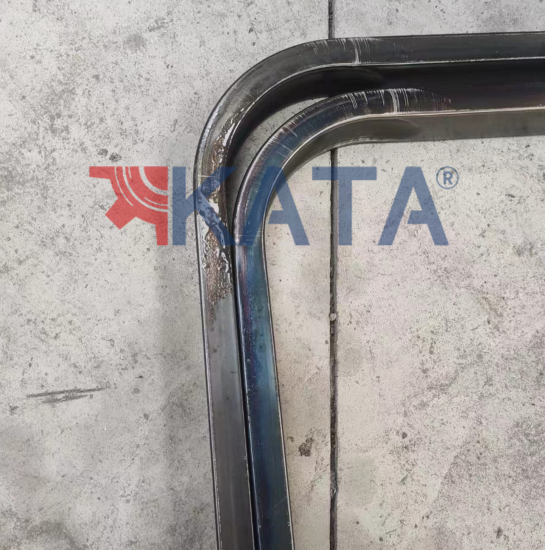

Bộ sưu tập
Vận hành - Sức mạnh

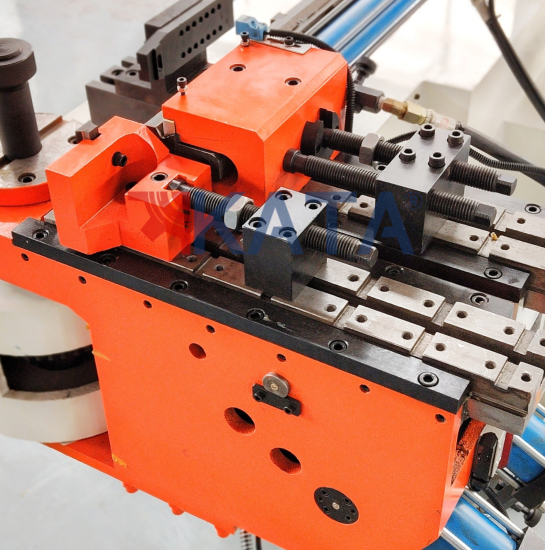

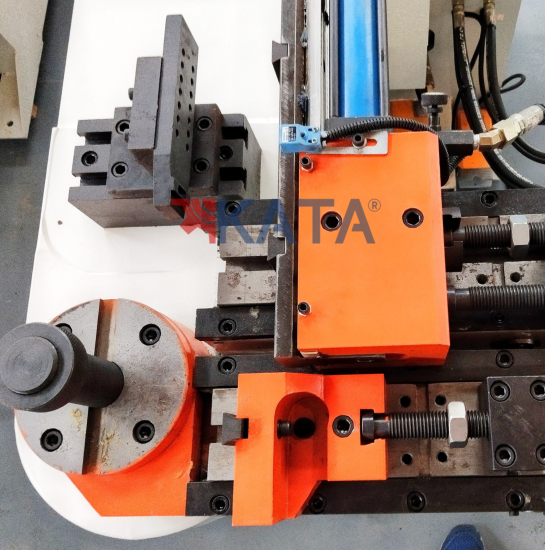

KHUÔN ỐNG UỐN CHỐNG MÓP

Khuôn ống uốn máy NC63 được làm bằng chất liệu 42 CRMO, giúp ống trong khi uốn không bị móp.

Khuôn có nhiều kích thước để phù hợp với từng loại phôi.

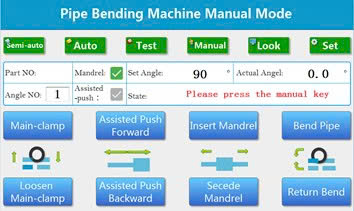

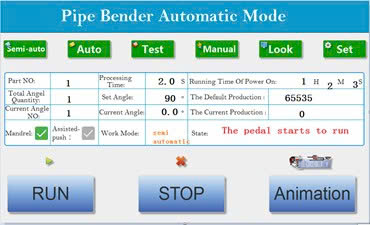

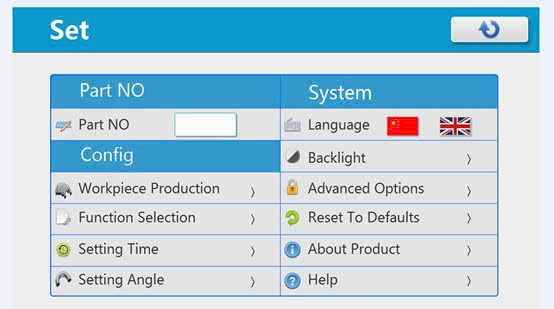

BẢNG ĐIỀU KHIỂN THÔNG MINH

Được điều khiển bằng kỹ thuật số, có thể thực hiện các lệnh lập trình.

Giúp người sử dụng có thể vận hành máy với nhiều góc uốn khác nhau bằng các chương trình số hoá.

HỆ THẾ LÀM MÁT BẰNG NƯỚC

Giải toả nhiệt lượng cho dầu thủy lực, giúp dầu máy luôn ở tình trạng tốt.

Tăng chất lượng dầu, độ bền và tuổi thọ của máy.

HỆ THỐNG VAN ĐIỆN TỪ

Giúp máy tự động hoá vận hành đóng mở van đẩy trục uốn nhanh chóng, chính xác.

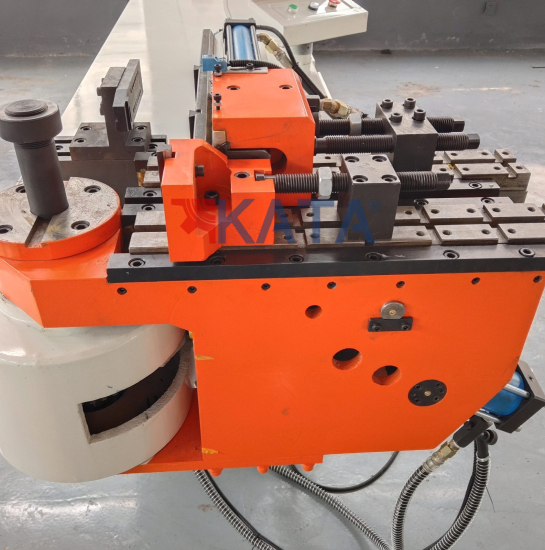

TRỤC UỐN

Được điều khiển bằng Pit tông đẩy, thiết kế gọn gàng, linh hoạt.

Sai lệch chỉ khoảng +- 0,1mm

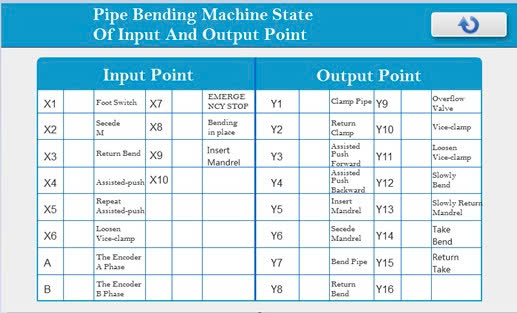

MẠCH ĐIỀU KHIỂN

Được thiết kế thông minh. Giúp điều khiển hệ thống van điện từ

MÔ TƠ

Mô tơ được trang bị công suất lên tới 4 KW ,cuộn dây đồng.

Thông số kỹ thuật
CÔNG SUẤT MÁY

►Điện : 380v, 50Hz

►Công suất : 5.5 KW

►Áp suất thuỷ lực: 12 MPA

►Thể tích thùng nhiên liệu: 140 lít

►Uốn ống chính xác: ± 1 °

►Kiểu máy: Bán tự động

THÔNG SỐ LÀM VIỆC

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAỐng sử dụng max: Φ 63×2mm (2.5 inch)

► Phương pháp đưa ống vào uốn: Trực tiếp

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Khả năng uốn bán kính tối đa: R250 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Bán kính uốn tối thiểu: R35

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Uốn góc tối đa: 190 độ

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Hành trình đẩy phôi tối đa: 2210 mm

► Tốc độ uốn: 300°/sec

ĐÓNG GÓI

►Trọng lượng : 1000 Kg

►Kích thước : 3500×750×1300 mm

►Thùng gỗ tiêu chuẩn.

PHỤ KIỆN

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA1 bộ khuôn

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABàn đạp công tắc chân

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATASách hướng dẫn sử dụng

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABộ lục giác.

  • Thông tin sản phẩm
  • Bình luận

Các tính năng của máy uốn ống thủy lực một đầu NC63:

  • Sản phẩm được điều khiển bằng NC, phanh bằng thủy lực và có nhiều dạng uốn cong đúc sẵn;
  • Màn hình hiển thị phụ đề tiếng Trung, thao tác đối thoại giữa người và máy, có thể lựa chọn chế độ vận hành bằng tay và bán tự động tùy ý, công tắc chân di động có hai chức năng dừng tự động và khẩn cấp;
  • Áp dụng các thành phần van thủy lực nhập khẩu hiệu suất cao (Yuken Nhật Bản);
  • Trang bị hệ thống làm mát công suất lớn giúp kiểm soát nhiệt độ làm việc hiệu quả;
  • Toàn bộ máy có đặc điểm vận hành thuận tiện, hiệu suất ổn định, hiệu quả công việc cao và hệ số an toàn cao, là thiết bị lý tưởng cho ngành gia công phụ kiện đường ống;



thông số kỹ thuật

người mẫu 63NC
tổng sức mạnh 5,5kw
Áp suất dầu tối đa 12Mpa
Dung tích thùng nhiên liệu 190L
Kích thước máy 3300 * 850 * 1100
trọng lượng máy 1400kg
