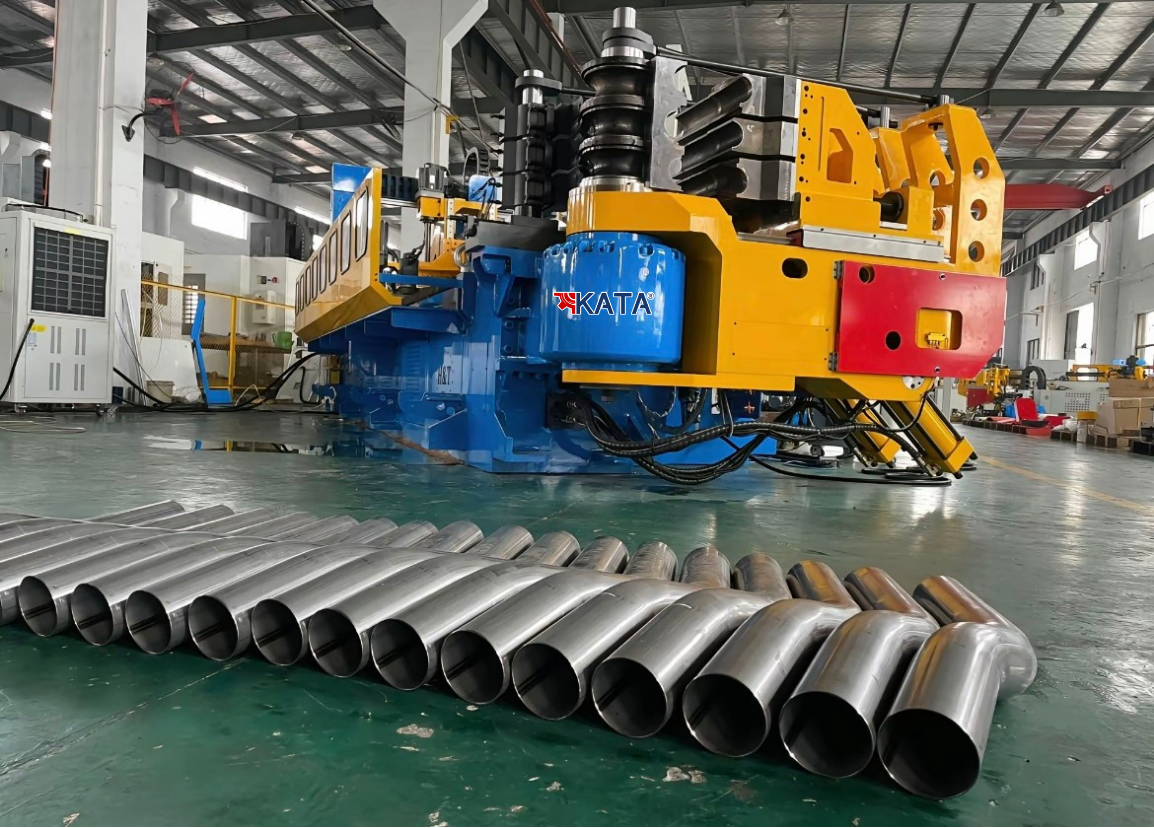

Máy uốn ống CNC 2 tầng, 3 tầng khuôn (multi-stack tube bender) là dòng máy uốn được thiết kế với nhiều tầng khuôn uốn xếp chồng theo phương thẳng đứng, cho phép chuyển đổi linh hoạt giữa các bán kính uốn khác nhau trong cùng một chu trình gia công mà không cần tháo lắp khuôn thủ công. Đây là giải pháp tối ưu cho sản xuất hàng loạt các chi tiết ống có nhiều bán kính uốn, giúp giảm thời gian chuyển đổi, tăng năng suất và đảm bảo độ chính xác đồng nhất.
1. Máy uốn ống CNC 2 tầng, 3 tầng khuôn là gì?
Máy uốn ống CNC 2 tầng khuôn và 3 tầng khuôn là các dòng máy uốn ống điều khiển số được trang bị hệ thống khuôn đa tầng (multi-stack tooling). Thay vì chỉ có một bộ khuôn uốn cố định, máy được thiết kế với 2 hoặc 3 tầng khuôn xếp chồng lên nhau theo trục thẳng đứng. Mỗi tầng khuôn có thể được cấu hình với bán kính uốn khác nhau, cho phép máy chuyển đổi giữa các bán kính này thông qua chuyển động nâng hạ của cụm đầu uốn (bending head) hoặc cơ cấu dịch chuyển khuôn.
Về bản chất, đây là giải pháp "một lần kẹp – đa bán kính" (one clamping – multiple radii). Máy CNC 3 tầng khuôn có thể được nạp sẵn các bộ khuôn với bán kính R50, R100, R150 chẳng hạn, và trong cùng một chương trình gia công, máy tự động chọn đúng tầng khuôn cần thiết cho từng đoạn uốn mà không cần người vận hành can thiệp.
Cấu tạo và nguyên lý hoạt động

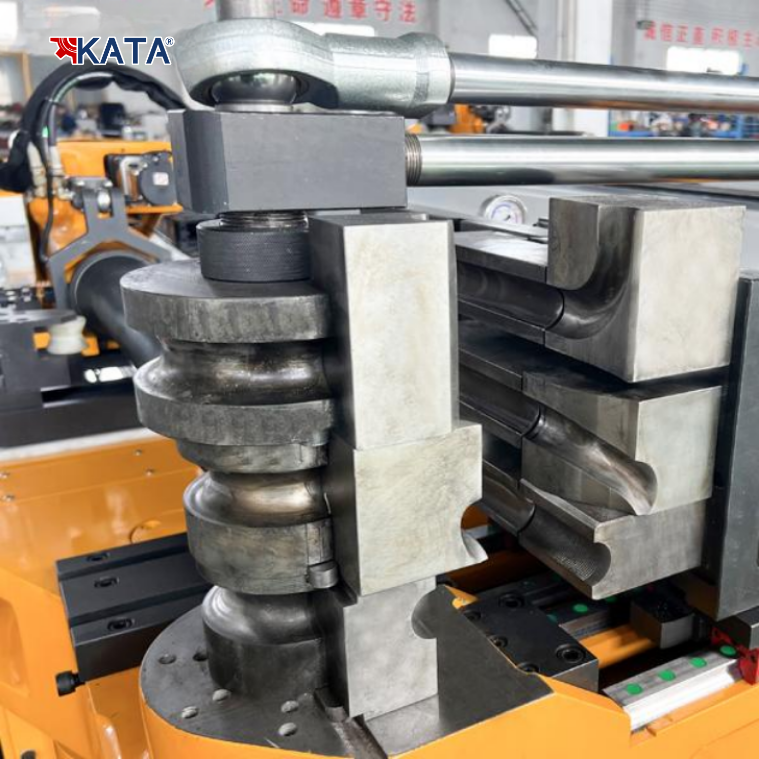

Hệ thống khuôn đa tầng bao gồm:
- Nhiều bộ khuôn uốn (bending die) xếp chồng, mỗi bộ có bán kính khác nhau
- Cơ cấu nâng hạ đầu uốn (vertical traverse) hoặc dịch chuyển khuôn để chọn đúng tầng khuôn đang hoạt động
- Cụm kẹp khuôn và khuôn ép (pressure die) được thiết kế để di chuyển đồng bộ theo tầng khuôn được chọn

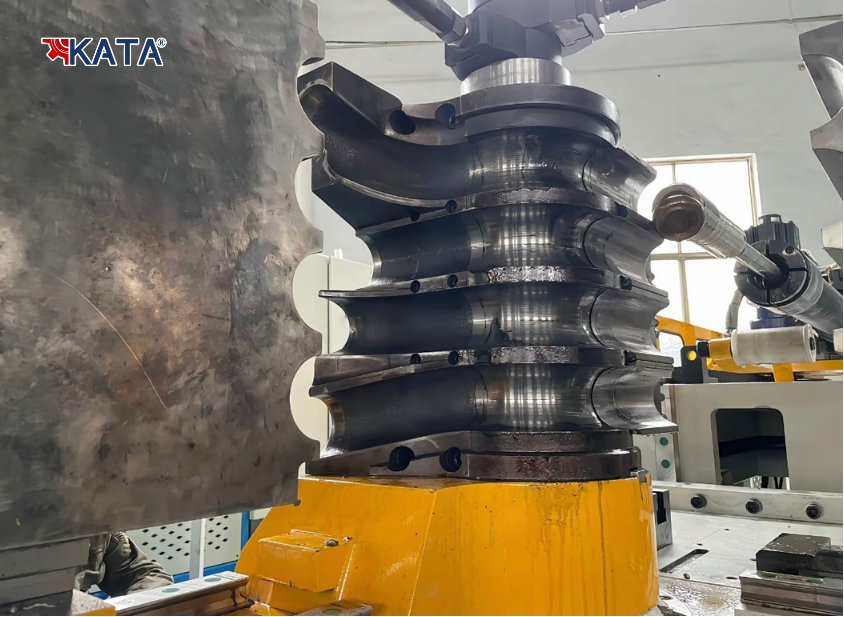

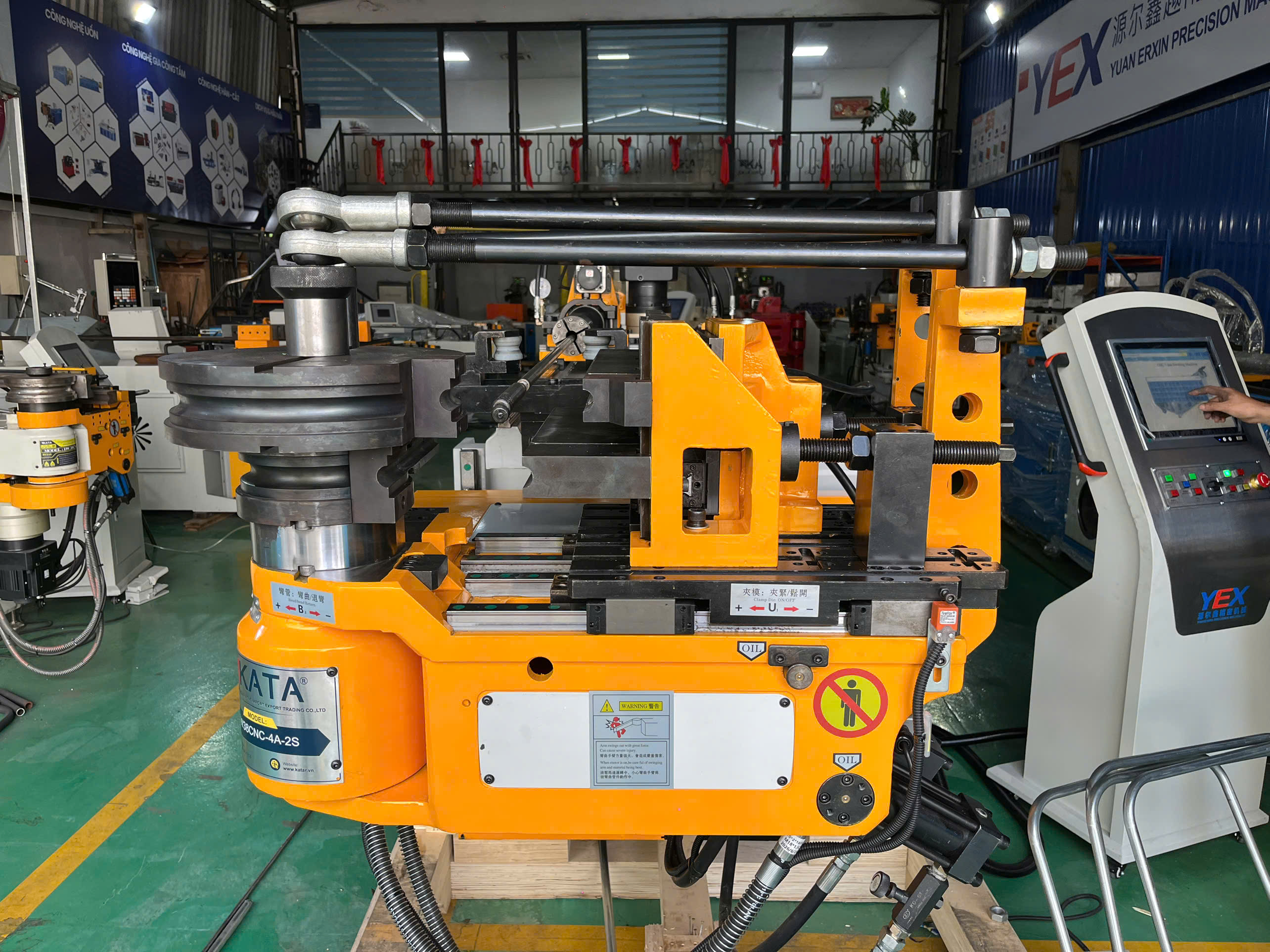

Trên các dòng máy CNC hiện đại, trục X (điều chỉnh bán kính uốn) và trục Z (dịch chuyển ngang của đầu uốn) được điều khiển bằng động cơ servo, cho phép chuyển đổi tầng khuôn cực nhanh và chính xác. Máy uốn ống CNC 2 tầng khuôn có thể được cấu hình với 2 tầng khuôn cố định, trong khi các dòng cao cấp hơn hỗ trợ lên đến 5-6 tầng khuôn hoặc thậm chí 8 tầng khuôn trên các máy all-electric cỡ lớn.
2. Lợi ích của máy uốn ống CNC đa tầng khuôn
Giảm thời gian chuyển đổi và thiết lập
Lợi ích lớn nhất của máy uốn ống CNC 2 tầng, 3 tầng khuôn là giảm thiểu thời gian chuyển đổi giữa các bán kính uốn. Trên máy uốn đơn tầng truyền thống, khi cần uốn một chi tiết với bán kính khác, người vận hành phải dừng máy, tháo khuôn cũ, lắp khuôn mới, căn chỉnh lại toàn bộ hệ thống. Quá trình này có thể mất từ 30-60 phút hoặc lâu hơn. Với máy đa tầng khuôn, việc chuyển đổi chỉ mất vài giây thông qua lệnh CNC, giúp giảm đáng kể thời gian chết của máy.
Tăng năng suất và tính linh hoạt

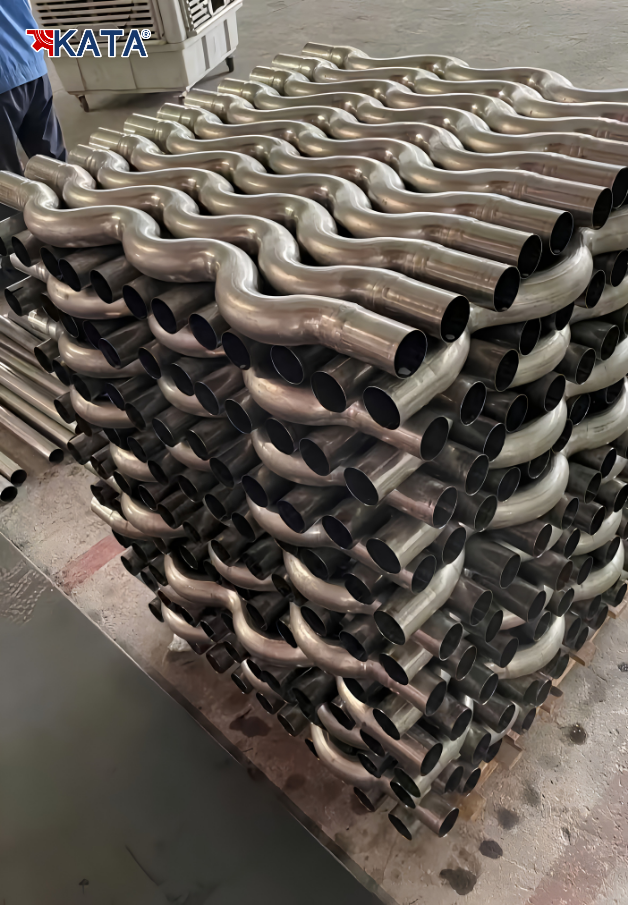

Khả năng uốn nhiều bán kính trong cùng một chu trình giúp giảm số lần kẹp phôi, từ đó tăng năng suất tổng thể. Máy uốn ống CNC 3 tầng khuôn có thể xử lý các chi tiết phức tạp như ống xả ô tô với nhiều đoạn uốn bán kính khác nhau, khung xe đạp với các góc uốn đa dạng, hoặc hệ thống ống thủy lực yêu cầu độ chính xác cao.
Đảm bảo độ chính xác và tính lặp lại
Vì khuôn được cố định sẵn trên các tầng và việc chuyển đổi được thực hiện bằng servo, sai số do con người trong quá trình thay khuôn được loại bỏ hoàn toàn. Điều này đặc biệt quan trọng trong sản xuất hàng loạt với yêu cầu dung sai nghiêm ngặt (thường ±0.1° đến ±0.15°).
3. Ứng dụng trong sản xuất hàng loạt
Ngành ô tô và xe máy
Đây là lĩnh vực ứng dụng lớn nhất của máy uốn ống CNC đa tầng khuôn. Các chi tiết như ống xả, ống dẫn nhiên liệu, ống phanh, khung chassi, thanh chống va chạm thường có cấu trúc phức tạp với nhiều bán kính uốn khác nhau trên cùng một chi tiết. Máy 2 tầng hoặc 3 tầng khuôn cho phép sản xuất hàng nghìn chi tiết mỗi ngày với độ đồng nhất cao, đáp ứng yêu cầu khắt khe của ngành công nghiệp ô tô.
Ngành nội thất và thiết bị thể thao
Khung xe đạp, thiết bị gym, nội thất kim loại, xe đẩy em bé là những sản phẩm sử dụng ống uốn với nhiều bán kính. Máy uốn ống CNC 3 tầng khuôn giúp các doanh nghiệp sản xuất đa dạng mã sản phẩm trên cùng một thiết bị mà không cần đầu tư nhiều máy riêng biệt.
Ngành hàng không và công nghiệp nặng
Trong lĩnh vực hàng không vũ trụ, đóng tàu, nhà máy điện, các hệ thống ống dẫn thủy lực, nhiên liệu, làm mát yêu cầu độ chính xác cực cao và thường có nhiều bán kính uốn trên cùng một tuyến ống. Máy CNC đa tầng khuôn với hệ thống servo vòng kín và bù hồi phục đàn hồi tự động là lựa chọn tiêu chuẩn trong các ngành này.
Ngành sản xuất ống y tế và thiết bị chính xác
Các chi tiết ống trong thiết bị y tế, dụng cụ phẫu thuật, hệ thống dẫn khí cũng ngày càng sử dụng máy uốn CNC đa tầng khuôn để đáp ứng yêu cầu sản xuất hàng loạt với độ sạch và độ chính xác cao.
4. Lưu ý khi lựa chọn máy uốn ống CNC đa tầng khuôn
Khi doanh nghiệp cân nhắc đầu tư máy uốn ống CNC 2 tầng hoặc 3 tầng khuôn, cần đánh giá các yếu tố sau:
- Số tầng khuôn cần thiết: 2 tầng phù hợp với nhu cầu uốn 2 bán kính; 3 tầng trở lên cho các chi tiết phức tạp hơn
- Đường kính ống tối đa: Máy 3 tầng khuôn có thể xử lý ống từ Ø38mm đến Ø130mm hoặc lớn hơn tùy model
- Số trục điều khiển: Máy CNC 5 trục là tiêu chuẩn phổ biến; các dòng cao cấp có thể lên đến 9-15 trục
- Khả năng tích hợp tự động hóa: Hệ thống CNC hiện đại hỗ trợ kết nối với robot cấp phôi, băng tải, và hệ thống đo lường tự động để xây dựng dữ liệu cơ sở sản xuất tự động
Lưu ý khi đầu tư máy uốn ống CNC đa tầng khuôn
Khi doanh nghiệp nội thất cân nhắc đầu tư máy uốn ống CNC cần đánh giá các yếu tố sau:
- Đường kính ống tối đa: Các dòng máy phổ biến xử lý ống từ Ø16mm đến Ø76mm hoặc lớn hơn, tùy theo kết cấu sản phẩm
- Số trục điều khiển: Máy 4 trục là tiêu chuẩn tối thiểu; máy 5-9 trục cho phép tạo hình phức tạp hơn
- Khả năng lưu trữ chương trình: Cần thiết cho doanh nghiệp sản xuất đa dạng mã sản phẩm
- Dịch vụ hậu mãi và hỗ trợ kỹ thuật: Đây là yếu tố quan trọng để đảm bảo máy vận hành ổn định lâu dài
KATA Machinery cung cấp chính sách bảo hành 18-24 tháng, hỗ trợ kỹ thuật 24/7 và bàn giao công nghệ tận nơi trên toàn quốc. Với cam kết hỗ trợ khách hàng ra sản phẩm cuối về mặt kỹ thuật và công nghệ sử dụng máy uốn, KATA là đối tác đáng tin cậy cho các doanh nghiệp nội thất muốn nâng cấp năng lực sản xuất.
Tóm lại, máy uốn ống CNC 2 tầng và 3 tầng khuôn là giải pháp công nghệ tiên tiến cho sản xuất hàng loạt các chi tiết ống có nhiều bán kính uốn. Khả năng chuyển đổi khuôn tự động, giảm thời gian thiết lập, và đảm bảo độ chính xác đồng nhất giúp dòng máy này trở thành lựa chọn chiến lược trong các ngành công nghiệp đòi hỏi năng suất cao và chất lượng ổn định.
