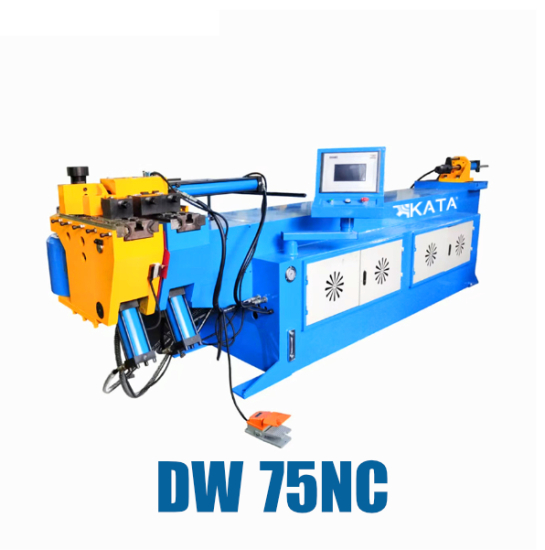

MÁY UỐN ỐNG DW 75 NC (bán tự động)
MÁY UỐN ỐNG DW 75 NC (bán tự động) MÁY UỐN ỐNG DW 75 NC (bán tự động) MÁY UỐN ỐNG DW 75 NC (bán tự động) MÁY UỐN ỐNG DW 75 NC (bán tự động)

MÁY UỐN ỐNG DW 75 NC (bán tự động)

  • 0
  • Liên hệ
  • - +
  • 2419

Mô tả sản phẩm:

Máy uốn ống 75NC của Kata Machine được trang bị bộ điều khiển bán tự động(NC) có chức năng cài đặt đa nhóm và đa góc. Nó kết hợp thao tác dễ sử dụng với độ chính xác uốn cao và hiệu quả về chi phí.

Máy uốn ống thủy lực một đầu tốc độ cao, được điều khiển bằng máy vi tính, lưu trữ nhiều chế độ xử lý, chuyển đổi linh hoạt giữa các chương trình thông số kỹ thuật khác nhau và cài đặt đa góc, giúp thao tác đơn giản và thuận tiện.

Nếu máy uốn ống với kích thước Φ75x4mm chưa đáp ứng được kích thước bạn mong muốn thì liên hệ chúng tôi để đặt hàng làm riêng với chi phí tốt nhất. Hoặc có thể tham khảo thêm những dòng  máy uốn ống CNC tự động giúp xử lý công việc đơn giản hơn.

Máy uốn ống 75NC được sử dụng rộng rãi trong nhiều ứng dụng và ngành công nghiệp:

Xây dựng công trình, cửa sổ, giàn, trang trí nội thất, giường, thiết bị bệnh viện, xe lăn
Ô tô (Xả, Khung ghế, Ổn định); Thiết bị phòng tập thể dục – Xe đẩy

Nhà máy hóa chất – Nhà máy hóa dầu; Thiết bị xử lý vật liệu; Cửa hàng Thiết bị hiển thị
Khung xe máy; Thiết bị điện; Ống lạnh; Hệ thống thủy lợi; Ống nồi hơi

Thêm vào giỏ hàng Đặt hàng

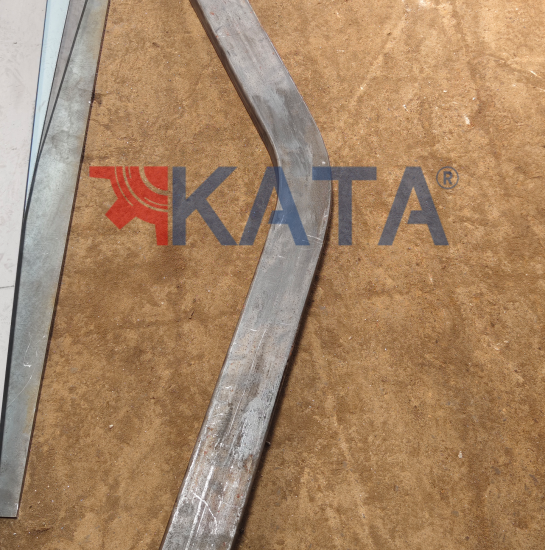

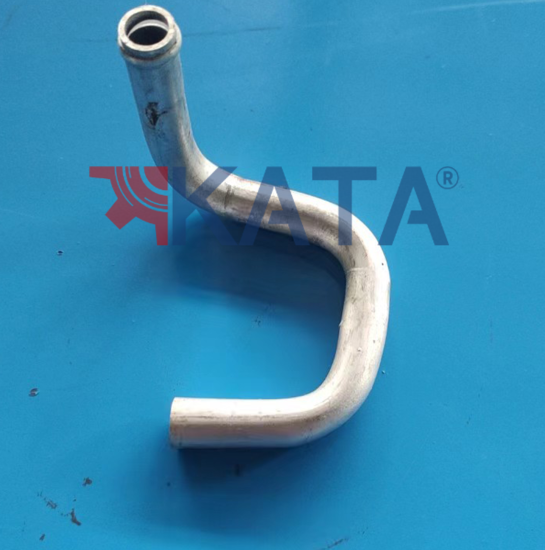

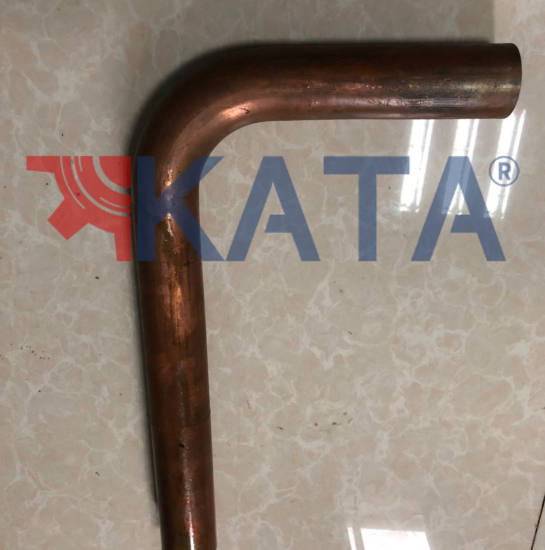

Bộ sưu tập
Vận hành - Sức mạnh

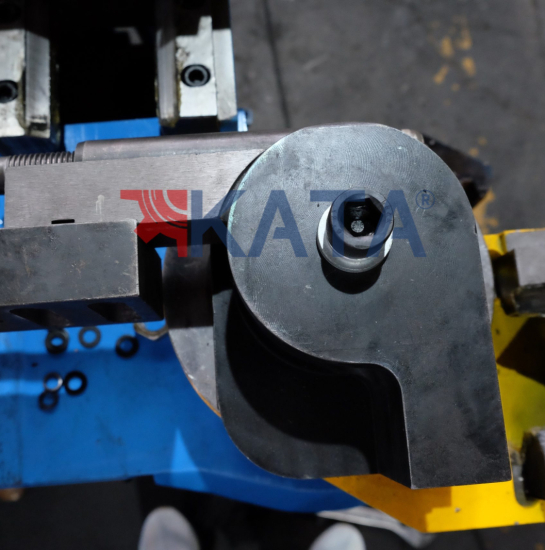

KHUÔN ỐNG UỐN CHỐNG MÓP

Khuôn ống uốn 75NC được làm bằng chất liệu 42 CRMO, giúp ống trong khi uốn không bị móp.

 Khuôn có nhiều kích thước để phù hợp với từng loại phôi.

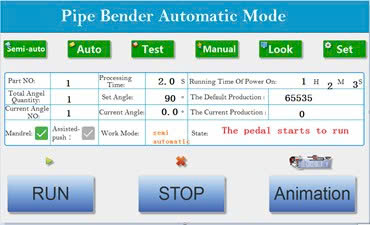

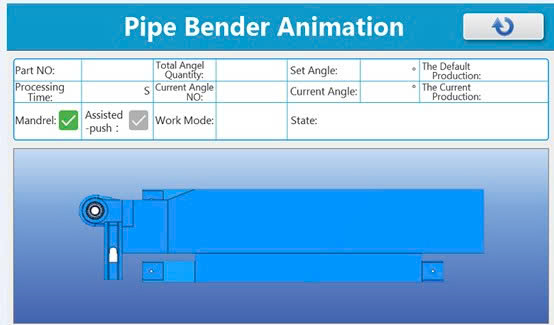

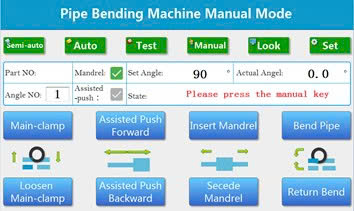

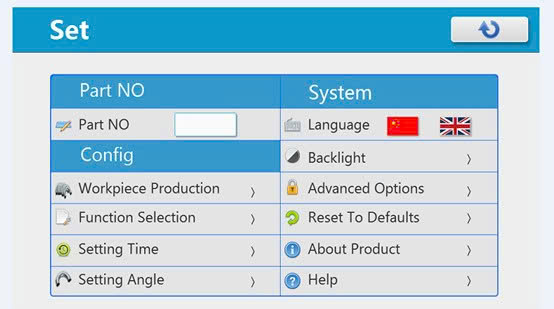

BẢNG ĐIỀU KHIỂN THÔNG MINH

Được điều khiển bằng kỹ thuật số, có thể thực hiện các lệnh lập trình.

Giúp người sử dụng có thể vận hành máy với nhiều góc uốn khác nhau bằng các chương trình số hoá.

HỆ THỐNG LÀM MÁT BẰNG NƯỚC

Giải toả nhiệt lượng cho dầu thủy lực, giúp dầu máy luôn ở tình trạng tốt.

Tăng chất lượng dầu, độ bền và tuổi thọ của máy.

HỆ THỐNG VAN ĐIỆN TỪ

Giúp máy tự động hoá vận hành đóng mở van đẩy trục uốn nhanh chóng, chính xác.

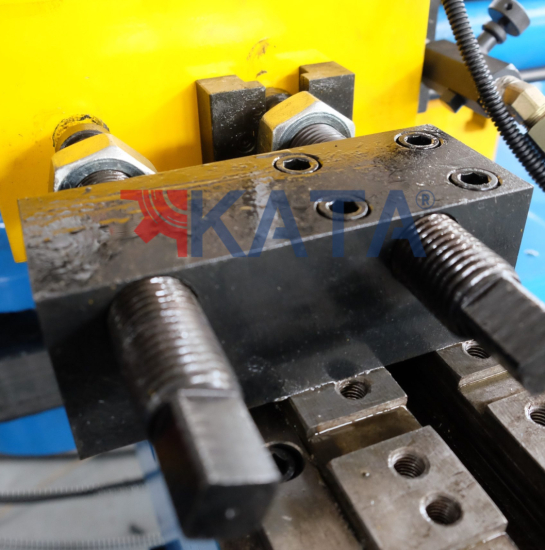

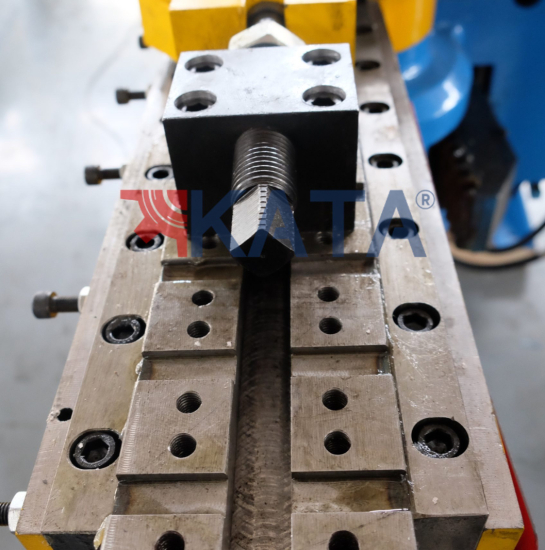

TRỤC UỐN

Được điều khiển bằng Pit tông đẩy, thiết kế gọn gàng, linh hoạt.

Sai lệch chỉ khoảng +- 0,1mm

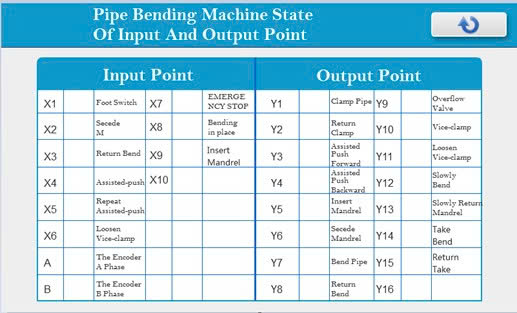

MẠCH ĐIỀU KHIỂN

Được thiết kế thông minh. Giúp điều khiển hệ thống van điện từ

MÔ TƠ

Mô tơ được trang bị công suất lên tới 4 KW ,cuộn dây đồng.

Thông số kỹ thuật
CÔNG SUẤT MÁY

►Điện : 380V, 50Hz

►Công suất : 7,5 KW

►Áp suất thuỷ lực: 12 MPA

►Thể tích thùng nhiên liệu: 250 lít

►Uốn ống chính xác: ± 1 °

►Kiểu máy: Bán tự động

THÔNG SỐ LÀM VIỆC

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAỐng sử dụng max: Φ75×4 mm

► Phương pháp đưa ống vào uốn: Trực tiếp

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Khả năng uốn bán kính tối đa: R400 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Bán kính uốn tối thiểu: R ≥ 1.5D

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Uốn góc tối đa: 190 độ

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Hành trình đẩy phôi tối đa: 2800 mm

► Tốc độ uốn: 300°/sec

PHỤ KIỆN

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA1 bộ khuôn

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABàn đạp công tắc chân

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATASách hướng dẫn sử dụng

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABộ lục giác.

ĐÓNG GÓI

►Trọng lượng : 2000 Kg

►Kích thước : 4000×1000×1100 mm

►Thùng gỗ tiêu chuẩn.

  • Thông tin sản phẩm
  • Bình luận

Mô tả sản phẩm
1) Bộ điều khiển NC, các phần tử điện và thủy lực nhập khẩu.
2) Kẹp thủy lực tác động trực tiếp.
3) Giao diện hoạt động đơn giản và đầu vào dữ liệu thuận tiện.
4) Dung lượng lưu trữ chương trình lớn.
5) Tự động khóa góc và độ chính xác uốn cao.
6) Thay đổi góc được kiểm soát bởi coder.
7) Công tắc chân với nhiều chức năng: tự động khởi động, dừng khẩn cấp, tiếp tục và an toàn cao.
8) Tự chẩn đoán lỗi.
9) Vật liệu phù hợp: Ống thép, ống thép không gỉ, ống đồng, ống nhôm, sắt, v.v.



Thông số kỹ thuật:



Loại máy		 Đơn vị SB75NC
Khả năng uốn tối đa cho thép cacbon  mm Φ75 × 3,5t
Khả năng uốn tối đa cho thép không gỉ mm Φ63 × 2,5t
Bán kính uốn tối đa mm R350
Bán kính uốn tối thiểu mm 1.5D
Góc uốn tối đa trình độ 185
Tối đa khoảng cách cho ăn (với trục gài) mm 2700
Hệ thống điều khiển   Kiểm soát NC
Tối đa quá trình uốn của mỗi ống  Đơn vị 16
Bộ nhớ tối đa  Đơn vị 16 × 16
Công suất động cơ KW 7,5
Tối đa Áp lực nước  Mpa 14
Kiểm soát hệ thống thủy lực   Van điện từ
Dung tích thùng dầu L 150
Kích thước LWH cm 430 x100 x130
Trọng lượng Kilôgam ≈1678
