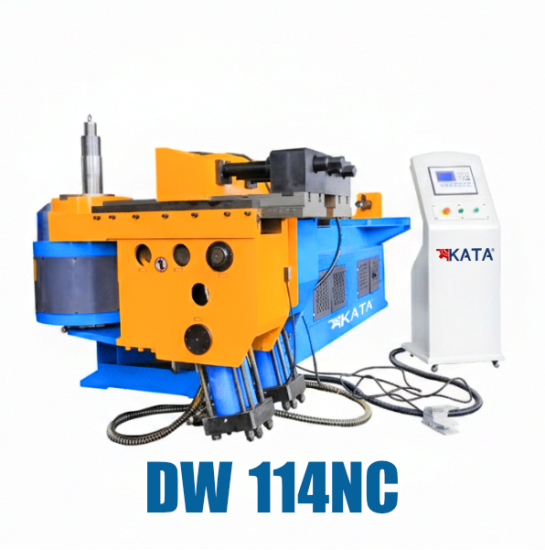

MÁY UỐN ỐNG DW 114 NC (bán tự động)

Mã sản phẩm:
0
Giá:
Liên hệ
Màu sắc:
Kích thước:
Số lượng:

- +
Lượt xem:
433

Mô tả sản phẩm:

Máy uốn ống 114NC của Kata Machine được trang bị bộ điều khiển bán tự động (NC) với khả năng cài đặt đa nhóm và đa góc, giúp thực hiện các thao tác uốn ống dễ dàng và chính xác. Máy kết hợp tính năng vận hành dễ sử dụng với hiệu suất uốn cao, đồng thời hiệu quả về chi phí.

Đây là máy uốn ống thủy lực một đầu với tốc độ cao, điều khiển bằng máy vi tính. Nó hỗ trợ lưu trữ nhiều chế độ xử lý và chuyển đổi linh hoạt giữa các chương trình thông số kỹ thuật khác nhau, cùng với khả năng cài đặt đa góc. Điều này giúp thao tác trở nên đơn giản và thuận tiện hơn cho người dùng.

Nếu máy uốn ống với kích thước Φ114x4.0mm chưa đáp ứng được kích thước bạn mong muốn, vui lòng liên hệ với chúng tôi để đặt hàng làm riêng với chi phí tốt nhất. Bạn cũng có thể tham khảo thêm những dòng máy uốn ống CNC tự động giúp xử lý công việc đơn giản hơn.

Máy uốn ống 114NC được sử dụng rộng rãi trong nhiều ứng dụng và ngành công nghiệp:

Xây dựng công trình, giàn giáo, cửa sổ, trang trí nội thất, giường, thiết bị bệnh viện, và xe lăn.
Ô tô (Khung xe, Ống xả, Bộ phận ổn định); Thiết bị phòng tập thể dục – Xe đẩy

Nhà máy hóa chất – Nhà máy hóa dầu; Thiết bị xử lý vật liệu; Cửa hàng thiết bị hiển thị
Khung xe máy; Thiết bị điện; Ống lạnh; Hệ thống thủy lợi; Ống nồi hơi

Thêm vào giỏ hàng Đặt hàng

Bộ sưu tập

Vận hành - Sức mạnh

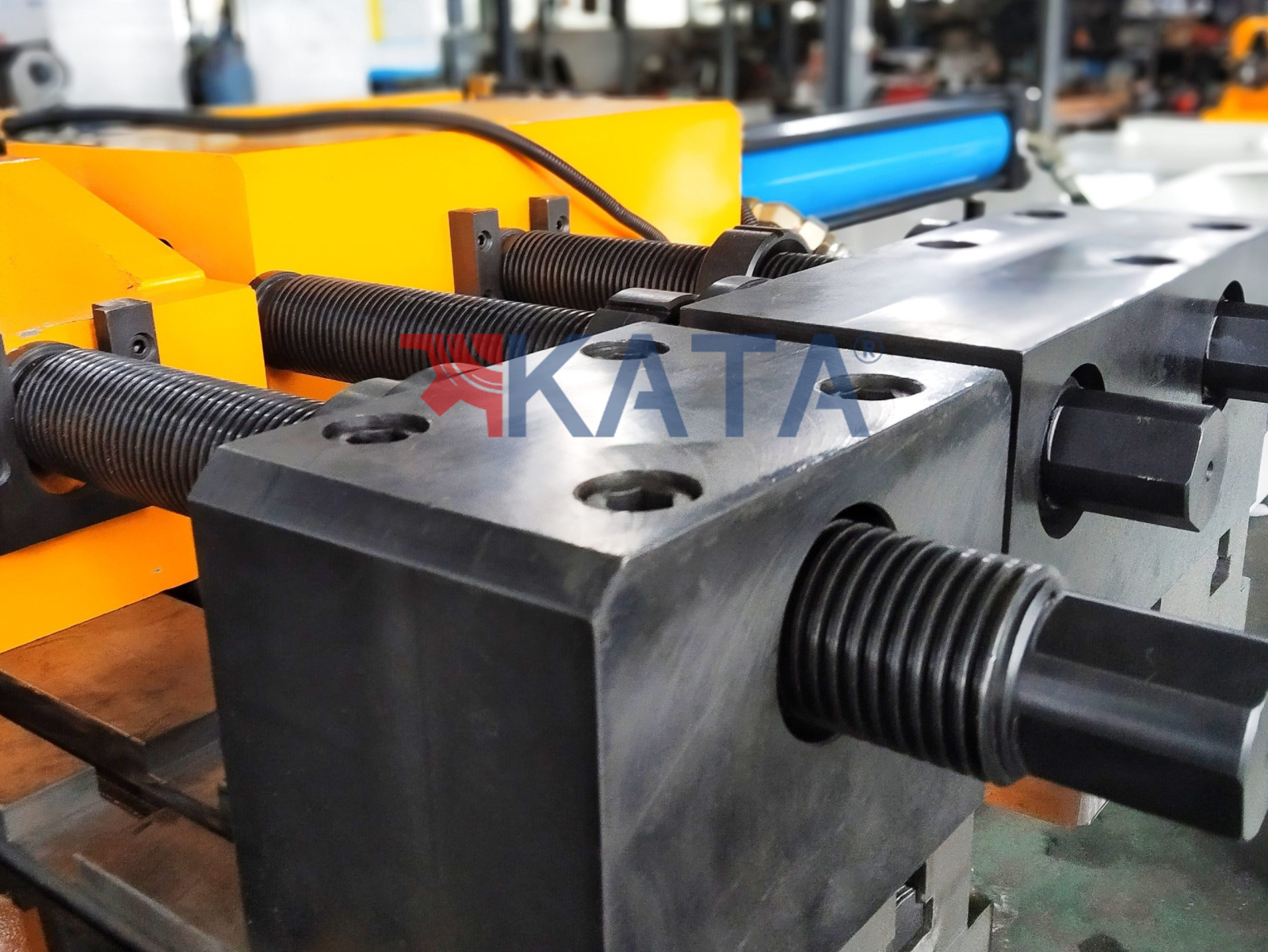

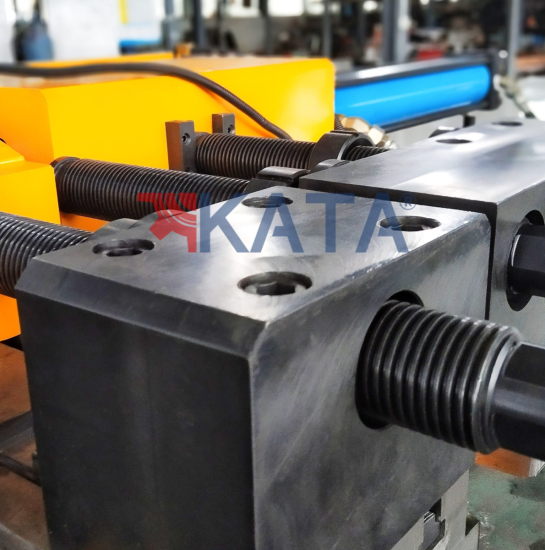

KHUÔN ỐNG UỐN CHỐNG MÓP

Khuôn ống uốn của máy DW 114 NC được làm từ chất liệu 42 CRMO, giúp ngăn chặn hiện tượng móp méo trong quá trình uốn.

Khuôn có sẵn nhiều kích thước khác nhau để phù hợp với các loại phôi khác nhau, đảm bảo chất lượng sản phẩm sau khi uốn.

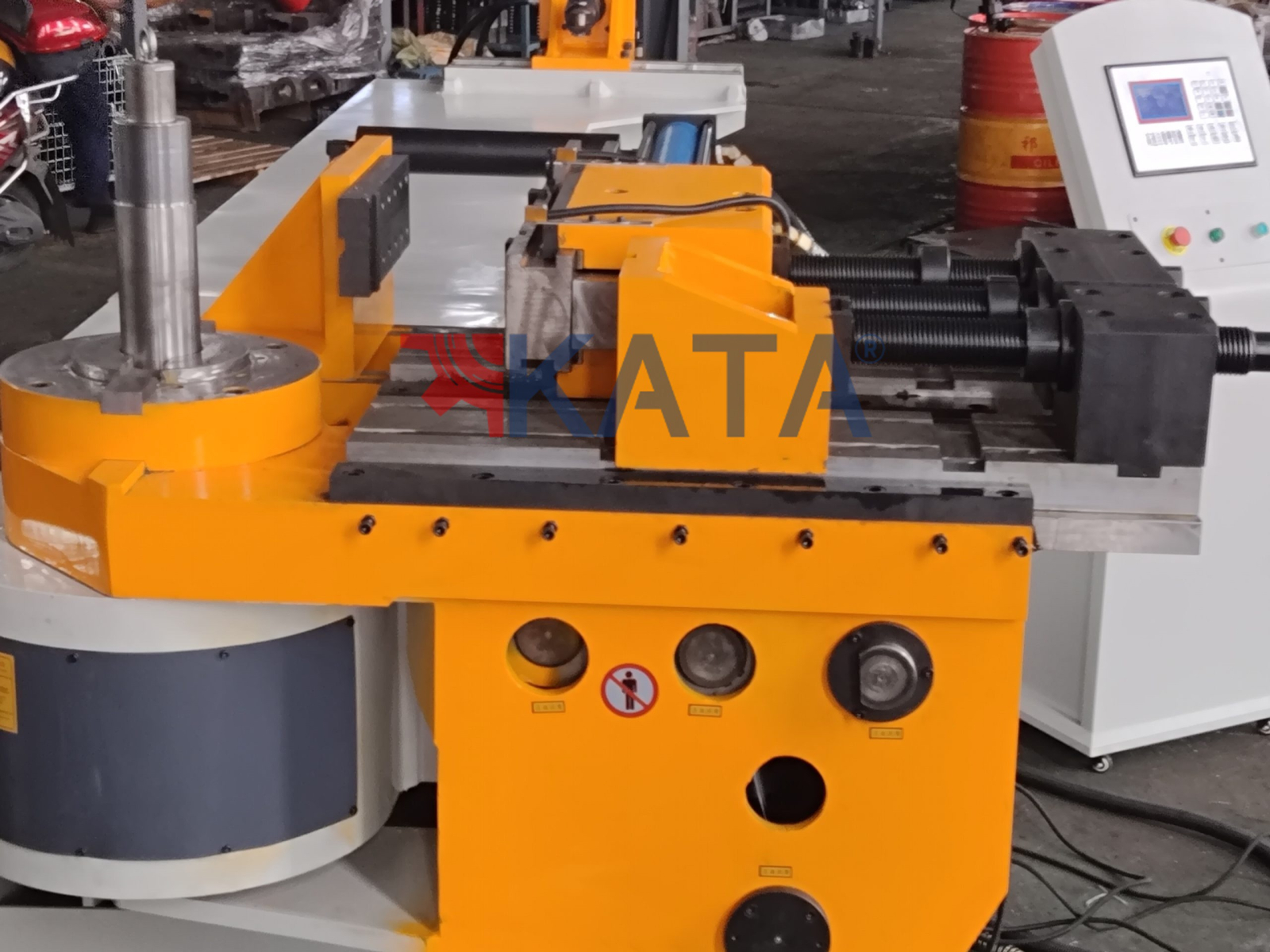

TRỤC UỐN

Trục uốn của máy được điều khiển bằng pit tông đẩy, thiết kế gọn gàng và linh hoạt.

Sai lệch của trục uốn chỉ khoảng ±0,1mm, đảm bảo độ chính xác cao trong quá trình uốn.

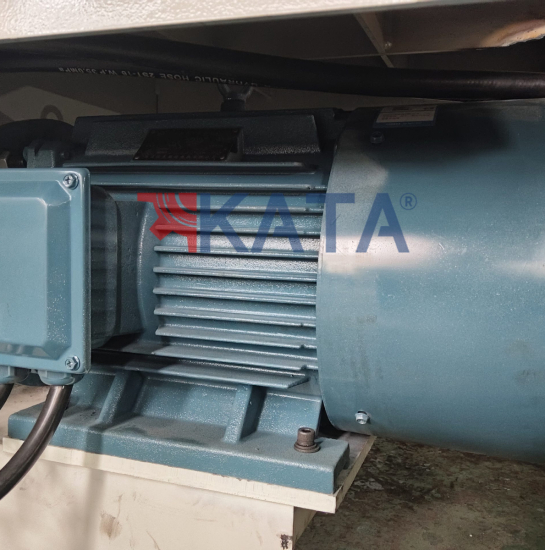

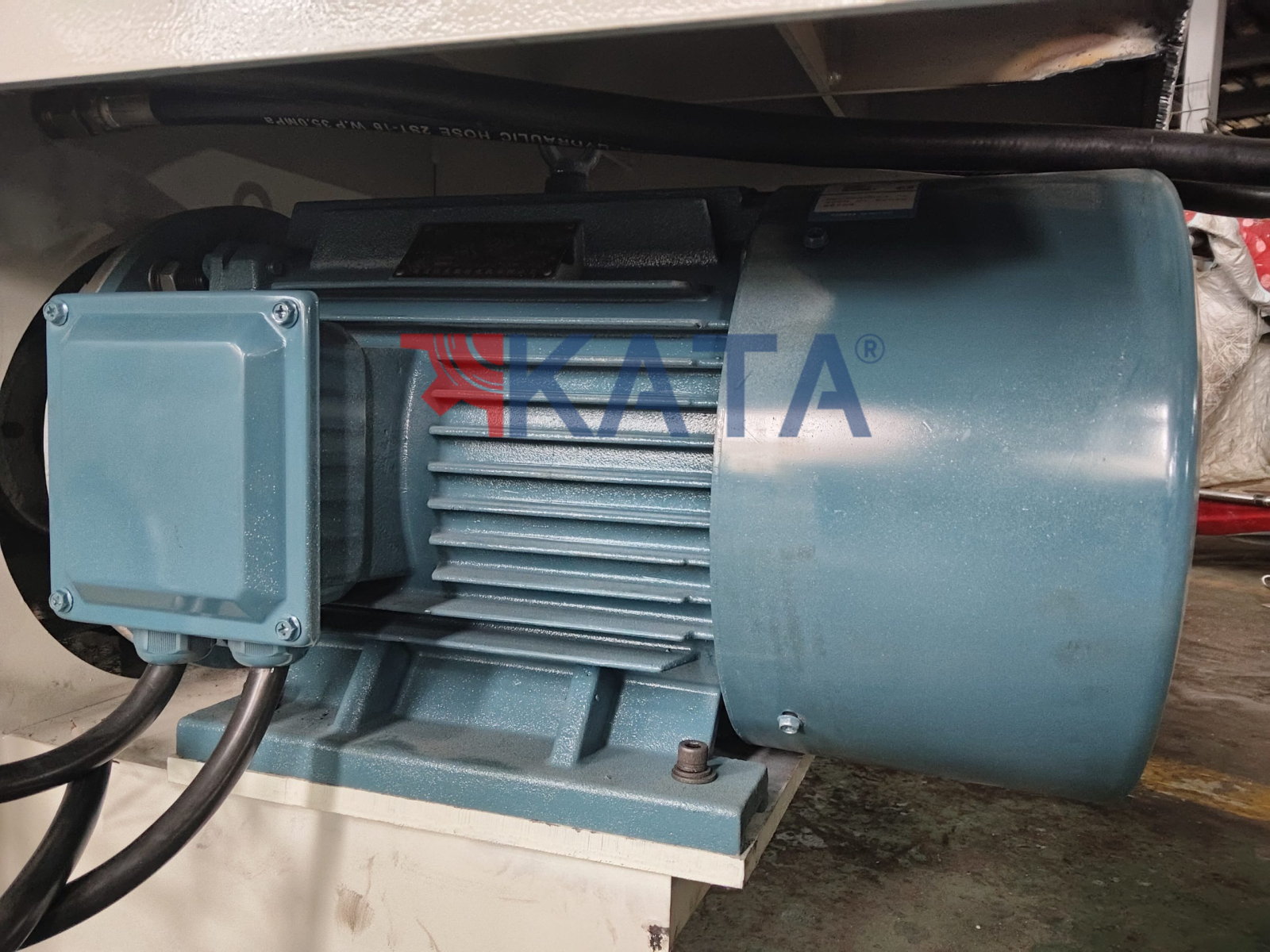

MÔ TƠ

Mô tơ của máy có công suất lên tới 4 KW và sử dụng cuộn dây đồng, cung cấp hiệu suất mạnh mẽ và ổn định.

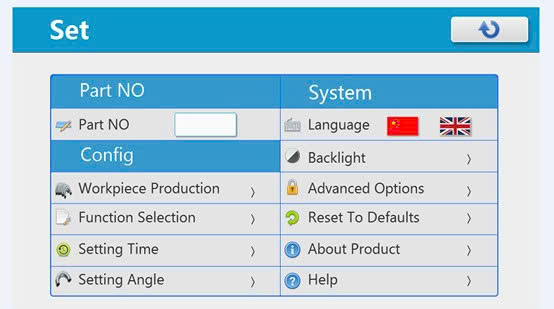

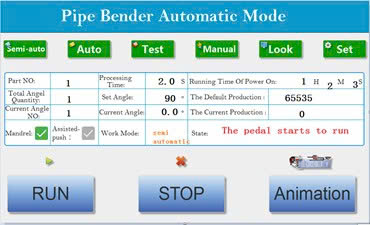

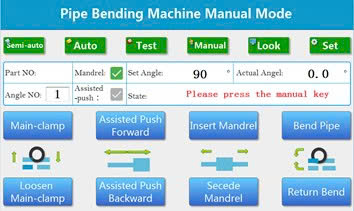

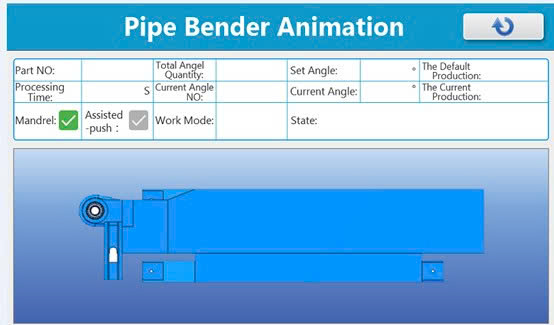

BẢNG ĐIỀU KHIỂN THÔNG MINH

Bảng điều khiển của máy DW 114 NC sử dụng công nghệ kỹ thuật số, cho phép thực hiện các lệnh lập trình một cách chính xác.

Người sử dụng có thể điều chỉnh và vận hành máy để thực hiện nhiều góc uốn khác nhau thông qua các chương trình số hóa.

HỆ THỐNG VAN ĐIỆN TỪ

Máy DW 114 NC được trang bị hệ thống van điện từ, giúp tự động hóa quá trình đóng mở van đẩy trục uốn một cách nhanh chóng và chính xác.

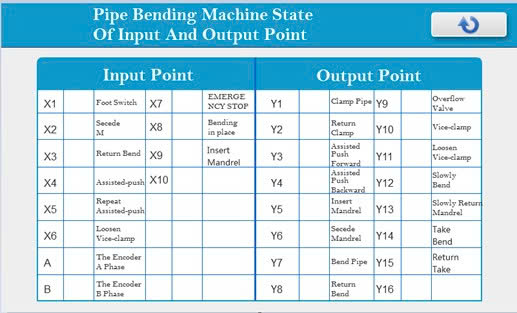

MẠCH ĐIỀU KHIỂN

Mạch điều khiển của máy DW 114 NC được thiết kế thông minh, hỗ trợ điều khiển hệ thống van điện từ một cách hiệu quả.

HỆ THỐNG LÀM MÁT BẰNG NƯỚC

Hệ thống làm mát bằng nước giúp giải tỏa nhiệt lượng từ dầu thủy lực, giữ cho dầu luôn ở tình trạng tốt.

Thông số kỹ thuật

CÔNG SUẤT MÁY

►Điện : 380V, 50Hz

►Công suất : 22 KW

►Áp suất thuỷ lực: 14 MPA

►Thể tích thùng nhiên liệu: 350 lít

►Uốn ống chính xác: ± 1 °

►Kiểu máy: Bán tự động

THÔNG SỐ LÀM VIỆC

Ống sử dụng max: Φ114×8 mm

► Phương pháp đưa ống vào uốn: Trực tiếp

Khả năng uốn bán kính tối đa: R520 mm

Bán kính uốn tối thiểu: R ≥ 1.5D

Uốn góc tối đa: 190 độ

Độ dài lõi tiêu chuẩn: 4500 mm

► Số khuỷu tay: 16

► Lưu trữ số bộ phận: 16x16

PHỤ KIỆN

1 bộ khuôn

Bàn đạp công tắc chân

Sách hướng dẫn sử dụng

Bộ lục giác.

ĐÓNG GÓI

►Trọng lượng : 7000 Kg

►Kích thước : 5700×1300×1600 mm

►Thùng gỗ tiêu chuẩn.

Sản phẩm liên quan

Loại máy	Đơn vị	SB75NC
Khả năng uốn tối đa cho thép cacbon	mm	Φ75 × 3,5t
Khả năng uốn tối đa cho thép không gỉ	mm	Φ63 × 2,5t
Bán kính uốn tối đa	mm	R350
Bán kính uốn tối thiểu	mm	1.5D
Góc uốn tối đa	trình độ	185
Tối đa khoảng cách cho ăn (với trục gài)	mm	2700
Hệ thống điều khiển		Kiểm soát NC
Tối đa quá trình uốn của mỗi ống	Đơn vị	16
Bộ nhớ tối đa	Đơn vị	16 × 16
Công suất động cơ	KW	7,5
Tối đa Áp lực nước	Mpa	14
Kiểm soát hệ thống thủy lực		Van điện từ
Dung tích thùng dầu	L	150
Kích thước LWH	cm	430 x100 x130
Trọng lượng	Kilôgam	≈1678
