1. Thử thách đặc thù của công nghệ uốn ống trong ngành đóng tàu

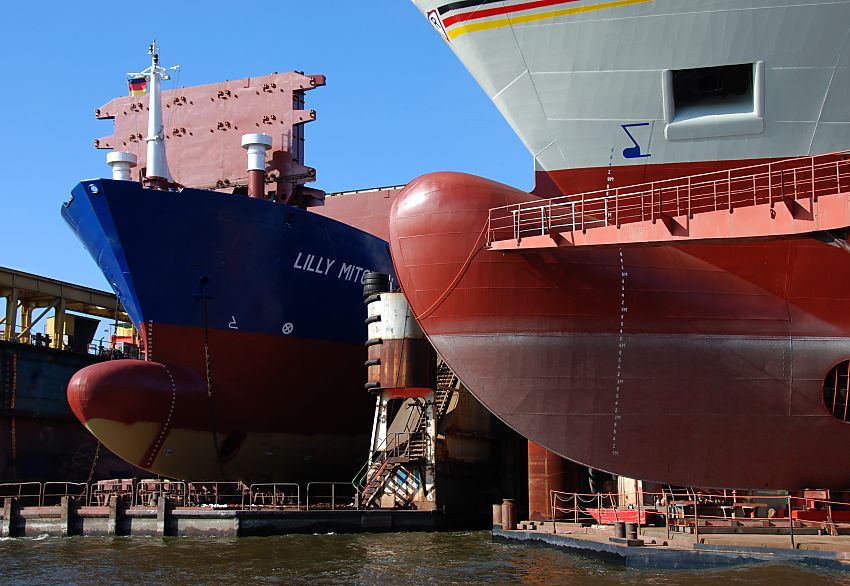

Gia công uốn ống hàng hải hoàn toàn khác biệt so với uốn ống nội thất hay cơ khí dân dụng. Các kỹ sư ụ tàu luôn phải đối mặt với những "đề bài" cực khó về cả kích thước lẫn đặc tính vật liệu.

1.1. Xử lý các dòng ống đường kính lớn (Big DN) và thành cực dày

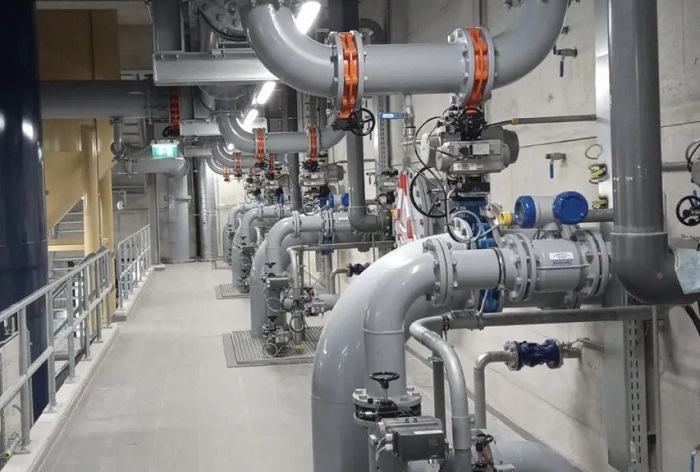

Hệ thống ống chính trên tàu thường sử dụng các dòng ống có kích thước danh nghĩa rất lớn, phổ biến từ DN100, DN200 đến trên DN300, đi kèm với độ dày thành ống (Schedule) rất cao để chịu áp lực.

• Để uốn cong được những "con quái vật" bằng thép này mà không làm biến dạng cấu trúc, máy uốn phải có hệ thống khung sườn đúc nguyên khối siêu cường lực.
• Lực mô-men xoắn uốn yêu cầu có thể lên tới hàng trăm nghìn Nm, đòi hỏi hệ thống truyền động thủy lực hoặc servo hạng nặng.

1.2. Thách thức từ vật liệu chịu ăn mòn biển (Cu-Ni, Duplex Stainless Steel)

Để chống lại sự ăn mòn của nước biển, ngành đóng tàu ưu tiên sử dụng các loại vật liệu cao cấp và đắt tiền như: Hợp kim Đồng - Niken (Cu-Ni 90/10 hoặc 70/30), thép không gỉ lưỡng tính (Duplex, Super Duplex).

• Các loại vật liệu này có đặc tính cơ lý rất nhạy cảm: dễ bị biến cứng bề mặt khi chịu lực cưỡng bức, dẻo nhưng lại dễ nứt vách ngoài nếu tốc độ uốn không đồng đều.
• Nếu máy uốn không thể kiểm soát tốt tốc độ và lực ép, một phôi ống Cu-Ni trị giá hàng chục triệu đồng có thể biến thành phế liệu chỉ trong vài giây.

2. Các công nghệ máy uốn ống ngành đóng tàu phổ biến tại các nhà máy ụ tàu

Vào năm 2026, để đáp ứng tiến độ đóng mới và sửa chữa tàu cấp bách, hai công nghệ uốn ống cốt lõi dưới đây đang được các tập đoàn đóng tàu lớn lựa chọn:

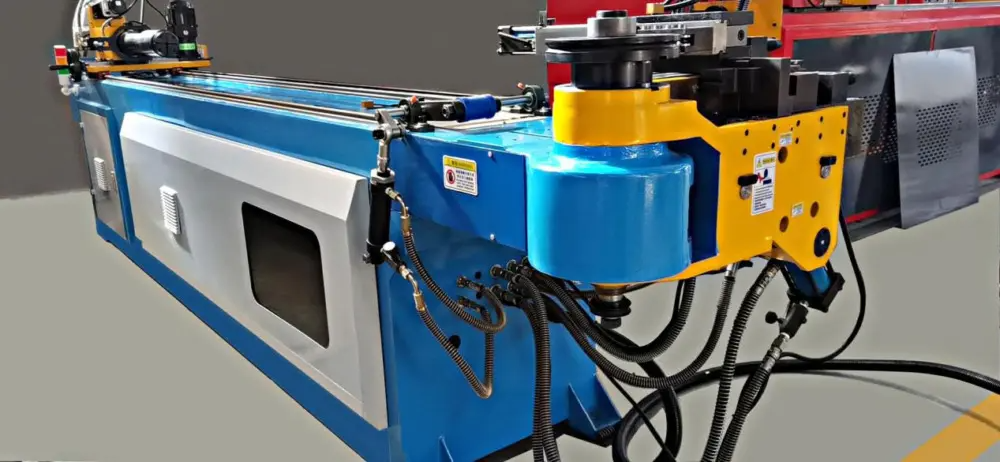

2.1. Máy uốn ống CNC kéo quay (Rotary Draw Bender) hạng nặng

Đây là công nghệ uốn lạnh sử dụng hệ thống khuôn kẹp xoay quanh trục chính, kết hợp với lõi đỡ bên trong (Mandrel).

• Ứng dụng: Thích hợp nhất cho các đường ống có đường kính từ trung bình đến lớn (lên đến DN200) nhưng yêu cầu bán kính uốn nhỏ (bán kính hình học CLR từ 1.5D đến 3D).
• Ưu điểm: Tốc độ gia công cực nhanh, độ chính xác góc uốn tuyệt đối nhờ hệ thống lập trình CNC. Đây là giải pháp hoàn hảo để tạo ra các cụm ống uốn khúc phức tạp trong không gian chật hẹp của buồng máy tàu (Engine Room).

2.2. Hệ thống uốn ống đẩy cao tần / Uốn nóng (Induction Bending)

Đối với các đường ống siêu lớn (trên DN300) hoặc thành ống siêu dày, công nghệ uốn lạnh thông thường sẽ bất khả thi. Lúc này, hệ thống uốn đẩy gia nhiệt cao tần sẽ được áp dụng.

• Cơ chế: Máy sử dụng một vòng gia nhiệt cảm ứng cao tần để làm nóng cục bộ một đoạn ống ngắn đến nhiệt độ rèn (khoảng 850°C - 1000°C), sau đó dùng lực đẩy thủy lực để uốn cong ống dần dần theo bán kính yêu cầu.

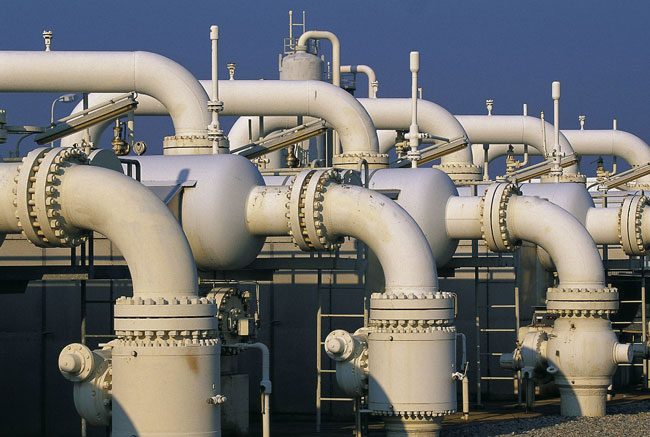

• Ứng dụng: Thường dùng cho các đường ống chính của tàu chở dầu thô, tàu chở khí hóa lỏng (LNG) hoặc hệ thống ống công nghệ của giàn khoan dầu khí.

3. Tiêu chuẩn kỹ thuật bắt buộc khi chọn máy uốn ống đóng tàu

Góc nhìn chuyên gia: Một sản phẩm ống uốn đóng tàu chỉ được phép lắp đặt lên tàu khi và chỉ khi vượt qua được vòng kiểm định khắt khe của các tổ chức đăng kiểm quốc tế như DNV, Lloyd's Register, Bureau Veritas (BV) hay đăng kiểm VR của Việt Nam. Do đó, chiếc máy uốn bạn chọn phải kiểm soát được hai chỉ số dưới đây.

3.1. Kiểm soát độ méo hông ống (Ovality Rate)

Khi bị uốn cong, tiết diện tròn của ống có xu hướng bị dẹt lại thành hình elip. Độ méo (Ovality) quá cao sẽ làm giảm lưu lượng dòng chảy và gây tập trung ứng suất, dễ dẫn đến nổ ống. Độ méo được tính bằng công thức:

O = {(D max - D min) / D nom} * 100%

Trong đó:

• D max và D min: Đường kính ngoài lớn nhất và nhỏ nhất tại vị trí uốn.
• D nom: Đường kính thiết kế ban đầu của ống.

Hầu hết các tổ chức đăng kiểm hàng hải quốc tế yêu cầu chỉ số O <= 5% đối với ống áp lực cao. Máy uốn chuyên dụng đóng tàu bắt buộc phải có hệ thống lõi Mandrel chuẩn để giữ lòng ống luôn tròn.

>>Xem thêm Máy uốn ống ngành gia công phụ trợ tại Kata

3.2. Giới hạn độ mỏng vách ngoài ống (Wall Thinning Rate)

Dưới tác động của lực kéo quay, vách ngoài của góc uốn (Extrados) luôn bị kéo giãn và mỏng đi. Nếu thành ống bị mỏng quá mức cho phép, ống sẽ không chịu được áp suất thiết kế. Công thức tính độ mỏng vách:

T = {(t 0 - t min) / t 0} * 100%

Trong đó:

• t 0: Độ dày thành ống ban đầu.
• t min: Độ dày thành ống nhỏ nhất đo được tại vách ngoài sau khi uốn.

Tiêu chuẩn đăng kiểm thường giới hạn T <= 10 - 12%. Để đạt được điều này, máy uốn CNC ngành đóng tàu bắt buộc phải tích hợp hệ thống đẩy phụ trợ kẹp phụ (Pressure Die Booster) giúp đẩy mồi phôi ống về phía trước, triệt tiêu bớt lực kéo căng vách ngoài.

4. So sánh hiệu quả: Uốn ống lạnh CNC vs Gia công uốn nóng truyền thống tại ụ tàu

5. Kinh nghiệm vận hành máy uốn ống đóng tàu tránh lỗi nứt vi mô (Micro-cracks)

Hiện tượng nứt vi mô (Micro-cracks) là một trong những lỗi nguy hiểm nhất vì không thể nhìn thấy bằng mắt thường, chỉ phát hiện khi siêu âm khuyết tật hoặc thử áp lực đường ống.

5.1. Tối ưu hóa tốc độ uốn (Bending Speed) cho từng mác thép hàng hải

• Đối với thép carbon thông thường, bạn có thể uốn với tốc độ tiêu chuẩn của máy.
• Tuy nhiên, với ống hợp kim Đồng - Niken (Cu-Ni), vận tốc uốn bắt buộc phải cài đặt chậm và đều (giảm từ 30% đến 50% so với thép thường). Điều này giúp các phân tử kim loại có đủ thời gian dịch chuyển dịch trượt lên nhau, ngăn ngừa hiện tượng rách đứt liên kết vi mô ở vách ngoài.

5.2. Tầm quan trọng của việc chọn vật liệu làm lõi Mandrel

• Khi uốn ống thép không gỉ hoặc ống Cu-Ni, tuyệt đối không dùng lõi Mandrel bằng thép tôi cứng vì sẽ gây ra hiện tượng "dính vật liệu" do ma sát sinh nhiệt, làm xước cào lòng ống.
• Giải pháp chuẩn chuyên gia: Bắt buộc phải sử dụng lõi Mandrel làm bằng hợp kim Đồng - Nhôm (Ampco Bronze). Vật liệu này có hệ số ma sát cực thấp, tự bôi trơn tốt, giúp bảo vệ lòng ống đóng tàu luôn hoàn hảo.

6. Câu hỏi thường gặp từ các phòng vật tư nhà máy đóng tàu (FAQ)

6.1. Máy uốn ống đóng tàu cỡ lớn thường có xuất xứ từ đâu tốt?

• Nếu ngân sách dồi dào và chuyên làm tàu quân sự, tàu phân khúc cao cấp, các dòng máy từ Châu Âu (Ý, Đức) luôn là đỉnh cao về độ bền kết cấu cơ khí và phần mềm thông minh.
• Nếu cần tối ưu hóa dòng vốn và thời gian thu hồi vốn nhanh, các dòng máy CNC hạng nặng từ Đài Loan hoặc Trung Quốc nội địa phân khúc cao cấp là sự lựa chọn hợp lý, đáp ứng tốt 80 - 90% nhu cầu ụ tàu tại Việt Nam hiện nay.

6.2. Hệ thống phần mềm của máy có đọc được file thiết kế từ các phần mềm đóng tàu không?

Các dòng máy uốn CNC hiện đại ngày nay đều tích hợp tính năng kết nối thông minh. Phần mềm của máy có thể import trực tiếp dữ liệu tọa độ hình học uốn (dữ liệu XYZ hoặc LRA/YBC) được xuất ra từ các phần mềm thiết kế tàu chuyên dụng như Tribon, Aveva Marine hay Cadmatic. Điều này giúp kỹ sư không phải nhập liệu bằng tay từng góc uốn, loại bỏ hoàn toàn sai sót do con người.

7. Kết luận và đơn vị tư vấn giải pháp máy uốn ống hàng hải uy tín

Sở hữu một giải pháp máy uốn ống ngành đóng tàu chuẩn mực là chìa khóa vàng giúp các ụ tàu nâng cao năng lực công nghệ, rút ngắn tiến độ bàn giao tàu và tự tin vượt qua mọi bài kiểm tra khắt khe của các đăng kiểm viên quốc tế. Việc chuyển đổi từ các phương pháp uốn nóng thủ công cũ sang hệ thống CNC tự động hóa là xu thế tất yếu để tồn tại và bứt phá trong kỷ nguyên đóng tàu xanh hiện nay.
