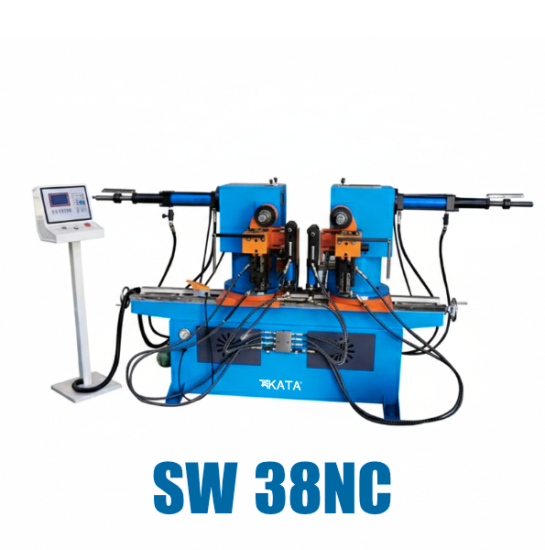

MÁY UỐN ỐNG 2 ĐẦU SW 38 NC

  • 0
  • Liên hệ
  • - +
  • 1100

Mô tả sản phẩm:

Máy uốn ống 2 đầu SW38 được điều khiển bằng máy vi tính, hoạt động bằng thủy lực, có nhiều góc uốn đúc sẵn, hoạt động đối thoại giữa người và máy, có thể chọn tùy ý chế độ vận hành thủ công và bán tự động, và công tắc chân di động có cả khởi động và các chức năng dừng khẩn cấp.

Áp dụng van thủy lực nhập khẩu và bơm dầu liên doanh.

Toàn bộ máy có đặc điểm vận hành thuận tiện, hiệu suất ổn định, hiệu quả công việc cao và hệ số an toàn cao, là thiết bị lý tưởng cho ngành gia công phụ kiện đường ống.

Ngoài dòng máy uốn ống 2 đầu thì Kata Machine còn những loại máy uốn ống 1 đầu, máy uốn ống CNC

Bộ sưu tập
Vận hành - Sức mạnh
TRỤC CHÍNH

Có thể chuyển động 0-90độ, linh hoạt góc uốn.

MÔ TƠ ĐIỆN

Mô tơ được trang bị công suất lên tới 7.5 KW ,cuộn dây đồng.

BẢNG ĐIỀU KHIỂN PLC THÔNG MINH

Được điều khiển bằng kỹ thuật số, có thể thực hiện các lệnh lập trình.

Giúp người sử dụng có thể vận hành máy với nhiều mức góc uốn khác nhau bằng các chương trình số hoá.

HỆ THỐNG LÀM MÁT BẰNG NƯỚC

Giải toả nhiệt lượng cho dầu thủy lực, giúp dầu máy luôn ở tình trạng tốt.

Tăng chất lượng dầu, độ bền và tuổi thọ của máy.

HỆ THỐNG VAN ĐIỆN TỪ

Giúp máy tự động hoá vận hành đóng mở van đẩy trục uốn nhanh chóng, chính xác.

HỆ THỐNG XI LANH THUỶ LỰC

Với trang bị hệ thống pit tông thuỷ lực vô cùng mạnh mẽ bởi Mô tơ đẩy dầu thuỷ lực 5.5 Kw. Giúp máy vận hành trơn tru, uốn ống nhanh gọn và tới 50x2,5mm

KHUÔN UỐN CHỐNG MÓP

Được sản xuất từ chất liệu SDK 11. Khuôn uốn của máy uốn ống 2 đầu có khả năng uốn tuyệt vời, phôi được uốn chuẩn, nhanh và không có tình trạng méo, hay móp phôi.

TRỤC XI LANH ĐẨY

Có thể kéo dài, rút ngắn hành trình đẩy phôi theo lập trình để phù hợp với nhu cầu công việc.

Thông số kỹ thuật
CÔNG SUẤT MÁY

►Điện : 380V

►Công suất : 5,5 KW

►Áp suất thuỷ lực: 12 MPA

►Thể tích thùng nhiên liệu: 150 lít

►Uốn ống chính xác: ± 1 °

►Kiểu máy: Bán tự động

THÔNG SỐ LÀM VIỆC

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATAỐng sử dụng max: Φ38×2 mm

► Phương pháp đưa ống vào uốn: Trực tiếp

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Khả năng uốn bán kính tối đa: R200 mm

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Bán kính uốn tối thiểu: Theo đường kính ống

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA Uốn góc tối đa: 190 độ

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA hành trình đẩy phôi tối đa: 1600 mm

►Bộ nhớ tối đa của chip: 25 nhóm

► Tốc độ uốn: 300-600/s

PHỤ KIỆN

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATA1 bộ khuôn

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABàn đạp công tắc chân

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATASách hướng dẫn sử dụng

CÔNG TY TNHH SX TM XUẤT NHẬP KHẨU THIẾT BỊ MÁY MÓC KATABộ lục giác.

ĐÓNG GÓI

►Trọng lượng : 1300 Kg

►Kích thước : 2800 × 900 × 1300mmmm

►Thùng gỗ tiêu chuẩn.

  • Thông tin sản phẩm
  • Bình luận

Bộ trợ lực uốn ống được cấu tạo bởi cơ cấu truyền động. Hệ thống điện bao gồm một động cơ và một bộ giảm tốc độ. Có hai điều kiện hoạt động: tua đi nhanh (rút lui)) và hoạt động tương ứng bởi động cơ xoay chiều và bộ truyền động động cơ tần số thay đổi. Động cơ biến tần cung cấp năng lượng (biến vô cấp) của máy uốn ống hoàn toàn tự động và được điều khiển bởi PLC. Quy mô của máy uốn ống tự động tương đối rộng. Nhiều ngành công nghiệp và sản xuất sản phẩm phụ kiện ống cũng như các vật liệu xoắn và cuộn dây cần sử dụng máy uốn ống tự động để hoàn thành việc tạo hình ống nhựa.

Nhiều ngành công nghiệp và sản xuất sản phẩm phụ kiện ống cũng như các vật liệu xoắn và cuộn dây cần sử dụng máy uốn ống tự động để hoàn thành việc tạo hình ống nhựa. Bao gồm cả việc xoắn và quay của đường ống trong điều kiện lạnh, sản phẩm có thể được sử dụng rộng rãi trong các bộ phận xe hơi, đường ống điều hòa không khí và các sản phẩm khác.



Đặc điểm máy uốn ống 2 đầu SW38NC Kata

1. Mỗi tệp có thể đặt 16 góc uốn cong, bộ nhớ có thể lưu trữ 16 nhóm tệp.
2. Chức năng định vị tốc độ chậm, góc uốn ổn định, độ lặp lại ± 0,1 °.
3. Thông báo lỗi được hiển thị trên màn hình để giúp người vận hành loại bỏ chúng ngay lập tức.
4. Phần mềm có thể được cài đặt trên máy tính để bàn tính toán chỉnh sửa, để cung cấp nghiên cứu và phát triển của riêng họ về các giá trị xử lý ống uốn chuyển đổi tọa độ.

5. Theo cấu trúc của cơ sở, nó có thể được chia thành loại tiêu chuẩn và loại quay.

6. Loại tiêu chuẩn: Góc hai chiều không quay, hai đầu có thể điều chỉnh tự do từ 0-185 °, nhưng phải cân nhắc đến chất liệu.

7. Loại quay: Nó có thể quay không gian hai chiều, đầu đôi có thể được điều chỉnh từ 0-90 °.

8. Thông qua điều khiển PLC, dễ vận hành và dễ bảo trì.

9. Các chức năng thủ công, tự động, bán vòng, toàn chu kỳ và các chức năng khác được lựa chọn tùy ý.

10. Theo đường kính ngoài của vật liệu khác nhau, theo kích thước của sự lựa chọn của 1 hoặc 2 hoặc nhiều hoạt động.



Thông số kỹ thuật chính

Tối đa ống thép cacbon ứng dụng Φ38mm * 1,8t
Bán kính uốn cong áp dụng 38-200mm
Tối đa góc uốn 185 °
Khu trung tâm cong đôi 170-1450mm
Tối đa áp lực nước 140kg / cm2
Áp suất dầu 5,5kw
Cân nặng 1500kg
Kích thước 3800x850x1600mm



Ứng dụng chính

Vật liệu thích ứng: ống thép, thép không gỉ, ống đồng, ống nhôm;

Ngành ứng dụng được đề xuất: phụ kiện ô tô, ống dầu cho phanh, bộ giảm thanh, ghế ngồi, phụ kiện xe máy, thiết bị lành mạnh, điều hòa không khí, xe đạp, đồ nội thất bằng thép, sứ vệ sinh, v.v.

Phụ tùng ô tô, cần phanh, giảm thanh, ghế ngồi, xe máy, thiết bị thân vỏ, điều hòa không khí, xe đạp, đồ nội thất bằng thép, thiết bị vệ sinh và các ngành sản xuất khác.
