Máy uốn ống là gì?

Máy uốn ống là thiết bị chuyên dùng để tạo hình các loại ống kim loại theo góc và bán kính mong muốn mà vẫn đảm bảo giữ được hình dạng, tiết diện và độ bền của vật liệu.

Thay vì cắt và hàn nhiều đoạn ống lại với nhau, máy uốn cho phép tạo ra một đoạn cong liền mạch, giúp:

• Tăng tính thẩm mỹ.
• Giảm số lượng mối hàn.
• Tăng khả năng chịu lực.
• Hạn chế rò rỉ trong hệ thống đường ống.
• Tiết kiệm thời gian gia công.

Ngày nay, máy uốn ống được ứng dụng rộng rãi trong các ngành:

• Cơ khí chế tạo.
• Nội thất kim loại.
• HVAC.
• Hệ thống PCCC.
• Ngành M&E.
• Ô tô, xe máy.
• Đóng tàu.
• Thiết bị y tế.
• Công nghiệp thực phẩm.

Nguyên lý máy uốn ống là gì?

Nguyên lý máy uốn ống là quá trình sử dụng lực cơ học để làm biến dạng dẻo vật liệu theo một bán kính xác định mà không làm gãy hoặc nứt thành ống.

Nói một cách đơn giản, máy sẽ tạo ra lực kéo, lực ép hoặc lực lăn tác động lên ống, khiến vật liệu thay đổi hình dạng theo khuôn uốn nhưng vẫn giữ nguyên tiết diện gần như ban đầu.

Quá trình này phải được tính toán rất chính xác để đảm bảo:

• Góc uốn đúng thiết kế.
• Bán kính uốn đồng đều.
• Thành ống không bị móp.
• Không xuất hiện nếp nhăn.
• Không nứt hoặc rách vật liệu.

Để thực hiện được điều đó, nhiều bộ phận của máy phải phối hợp hoạt động đồng bộ.

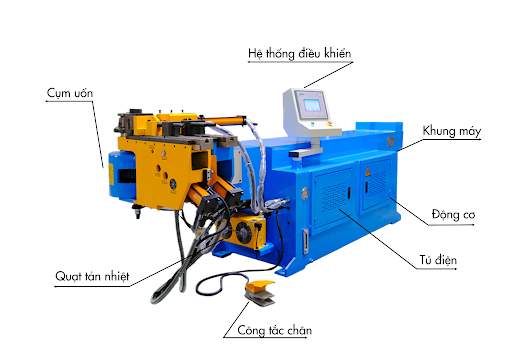

Cấu tạo của máy uốn ống

Mặc dù mỗi dòng máy có thiết kế khác nhau, nhưng hầu hết đều bao gồm các cụm chính sau:

Khung máy

Khung máy là bộ phận chịu toàn bộ tải trọng trong quá trình uốn.

Thông thường được chế tạo từ thép cường lực nhằm:

• Chống rung.
• Giữ độ ổn định.
• Tăng độ chính xác.
• Kéo dài tuổi thọ thiết bị.

Một khung máy chắc chắn sẽ giúp hạn chế sai số khi gia công liên tục.

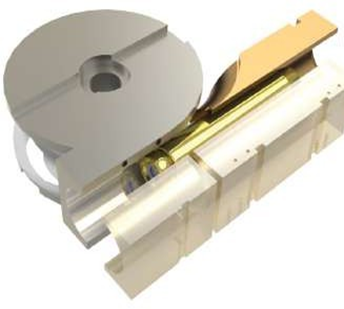

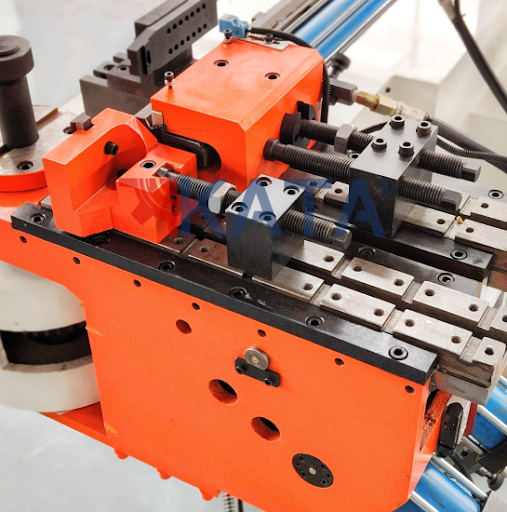

Đầu uốn (Bending Head)

Đây là bộ phận quan trọng nhất của máy.

Đầu uốn chứa:

• Đĩa uốn.
• Trục quay.
• Khuôn uốn.
• Cơ cấu truyền động.

Trong quá trình làm việc, đầu uốn sẽ quay theo góc được lập trình để tạo hình cho ống.

Khuôn uốn (Bending Die)

Khuôn uốn quyết định hình dạng cuối cùng của sản phẩm.

Mỗi kích thước ống sẽ cần một bộ khuôn riêng.

Nếu chọn sai khuôn có thể dẫn đến:

• Móp ống.
• Trầy xước bề mặt.
• Sai bán kính.
• Nứt vật liệu.

Do đó, khuôn luôn được xem là bộ phận quan trọng nhất trong quá trình uốn ống.

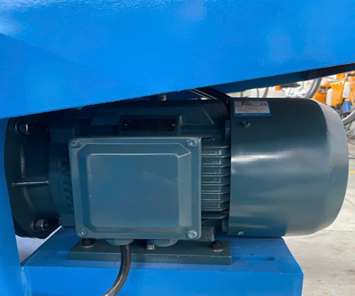

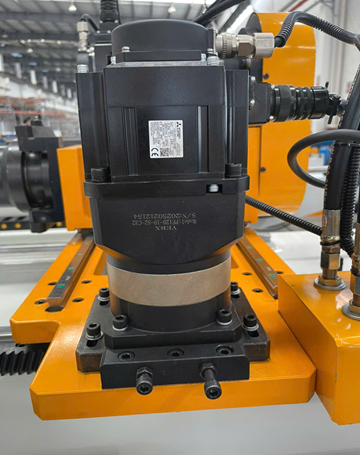

Hệ thống truyền động

Tùy từng dòng máy sẽ sử dụng:

• Xi lanh thủy lực.
• Servo Motor.
• Động cơ AC.
• Động cơ bước.

Hệ thống truyền động quyết định:

• Tốc độ uốn.
• Độ chính xác.
• Độ ổn định.
• Mức tiêu thụ điện năng.

Các dòng máy CNC hiện nay chủ yếu sử dụng Servo Motor để đạt độ chính xác cao.

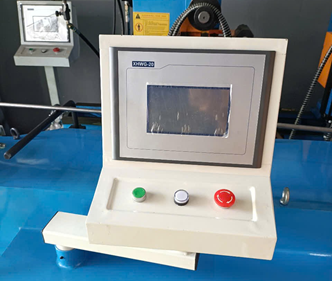

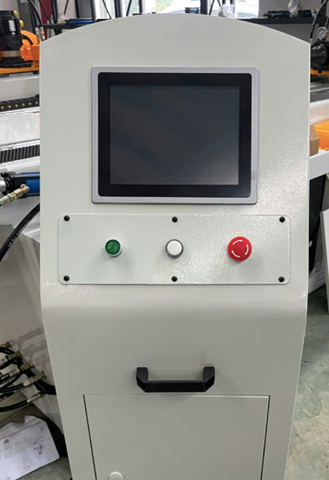

Hệ thống điều khiển

Đây là "bộ não" của máy.

Có thể là:

• PLC.
• CNC Controller.
• Màn hình cảm ứng HMI.

Hệ thống điều khiển giúp:

• Lập trình góc uốn.
• Điều chỉnh tốc độ.
• Lưu chương trình.
• Điều khiển nhiều trục đồng thời.

Đối với máy CNC nhiều trục, toàn bộ chuyển động của máy đều được điều khiển bằng chương trình số.

Nguyên lý hoạt động của máy uốn ống

Mặc dù có nhiều công nghệ khác nhau, nhưng quy trình hoạt động cơ bản của máy uốn ống thường gồm 5 bước.

Bước 1: Đưa vật liệu vào máy

Người vận hành đặt ống vào đúng vị trí.

Ở máy CNC, việc cấp phôi có thể thực hiện tự động.

Bước 2: Kẹp chặt vật liệu

Clamp Die sẽ giữ chặt phôi.

Đồng thời Pressure Die ép sát thành ống để chuẩn bị cho quá trình uốn.

Nếu cần, Mandrel sẽ được đưa vào bên trong lòng ống.

Bước 3: Tạo lực uốn

Đầu uốn bắt đầu quay.

Trong khi đó:

• Kẹp giữ cố định phôi.
• Pressure Die giữ ổn định thành ống.
• Mandrel chống biến dạng.

Nhờ sự phối hợp này, vật liệu bị biến dạng dẻo theo đúng bán kính khuôn.

Bước 4: Hoàn thành góc uốn

Khi đạt góc đã cài đặt, hệ thống sẽ tự động dừng.

Sai số của các máy CNC hiện đại thường chỉ ở mức rất nhỏ, đáp ứng yêu cầu gia công chính xác.

Bước 5: Nhả phôi

Sau khi hoàn thành, kẹp giữ mở ra và sản phẩm được lấy khỏi máy hoặc chuyển sang công đoạn tiếp theo.

Đối với dây chuyền tự động, quá trình này có thể diễn ra liên tục mà không cần sự can thiệp của người vận hành.

Link video uốn ống của máy CNC

Các phương pháp uốn ống phổ biến hiện nay

Để hiểu sâu về nguyên lý máy uốn ống, cần phân biệt các phương pháp tạo lực uốn đang được sử dụng trong ngành cơ khí hiện đại. Mỗi phương pháp có cơ chế hoạt động, ưu điểm và phạm vi ứng dụng khác nhau.

1. Rotary Draw Bending (Uốn kéo quay)

Đây là công nghệ phổ biến nhất trên các dòng máy uốn CNC hiện đại.

Nguyên lý hoạt động

• Ống được kẹp chặt bởi Clamp Die (Kẹp chính).
• Bending Die (Khuôn chính) quay theo góc đã lập trình. Định hình bán kính uốn
• Pressure Die (Kẹp phụ) đẩy phụ trợ ống ép sát vào thành khuôn trong quá trình uốn.
• Mandrel luồn vào bên trong lòng ống, giữ cho ống luôn tròn trịa, không bị móp hông ống khi chịu lực kéo.

Toàn bộ ống sẽ được kéo theo chuyển động quay của khuôn uốn.

Ưu điểm

• Độ chính xác rất cao.
• Uốn được bán kính nhỏ.
• Hạn chế móp méo.
• Phù hợp sản xuất hàng loạt.
• Cho bề mặt thẩm mỹ đẹp.

Nhược điểm

• Chi phí đầu tư cao.
• Yêu cầu bộ khuôn chính xác.
• Cần bảo trì định kỳ.

Ứng dụng

• Nội thất inox.
• Khung ghế cafe.
• Ô tô xe máy.
• HVAC.
• Thiết bị y tế.

2. Roll Bending (Uốn lăn)

Nguyên lý hoạt động

Máy sử dụng 3 hoặc 4 con lăn để ép và kéo ống đi qua nhiều lần, tạo thành đường cong có bán kính lớn.

Link video uốn ống Máy 3 trục

Ưu điểm

• Uốn được bán kính rất lớn.
• Gia công ống dài.
• Phù hợp kết cấu thép.
• Chi phí vận hành thấp.

Nhược điểm

• Không phù hợp bán kính nhỏ.
• Độ chính xác góc thấp hơn CNC.
• Khó tạo nhiều góc liên tiếp.

Ứng dụng

• Lan can cầu thang.
• Khung mái vòm.
• Kết cấu kiến trúc.
• Đóng tàu.

3. Compression Bending (Uốn ép)

Nguyên lý hoạt động

Một khuôn cố định giữ ống, trong khi một khối ép di chuyển và đẩy vật liệu quanh khuôn để tạo góc uốn.

Link video uốn ống Máy 1 trục

Ưu điểm

• Kết cấu máy đơn giản.
• Giá thành thấp.
• Dễ vận hành.

Nhược điểm

• Dễ móp ống.
• Độ chính xác không cao.
• Khó uốn vật liệu mỏng.

Ứng dụng

• Gia công đơn giản.
• Xưởng cơ khí nhỏ.
• Sản phẩm không yêu cầu độ chính xác cao.

4. Push Bending (Uốn đẩy)

Nguyên lý hoạt động

Ống được đẩy qua một khuôn dẫn hướng để tạo đường cong liên tục.

Link video uốn đẩy

Ưu điểm

• Tốc độ nhanh.
• Chi phí thấp.
• Phù hợp sản xuất số lượng lớn.

Nhược điểm

• Độ chính xác hạn chế.
• Khó kiểm soát biến dạng.
• Không phù hợp sản phẩm phức tạp.

So sánh nhanh các nguyên lý uốn ống

Nguyên lý của các dòng máy uốn ống

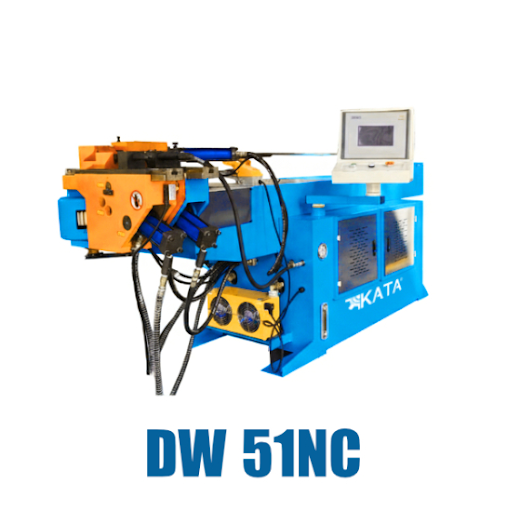

Nguyên lý của máy uốn ống NC

Máy NC (Numerical Control) là bước chuyển tiếp giữa máy thủ công và máy CNC.

Cơ chế hoạt động

• Người vận hành nhập góc uốn.
• Máy tự động uốn theo giá trị đã cài đặt.
• Các thao tác cấp phôi và định vị thường vẫn cần thực hiện thủ công.

Đặc điểm

• Độ chính xác khá cao.
• Chi phí đầu tư vừa phải.
• Phù hợp xưởng cơ khí vừa và nhỏ.

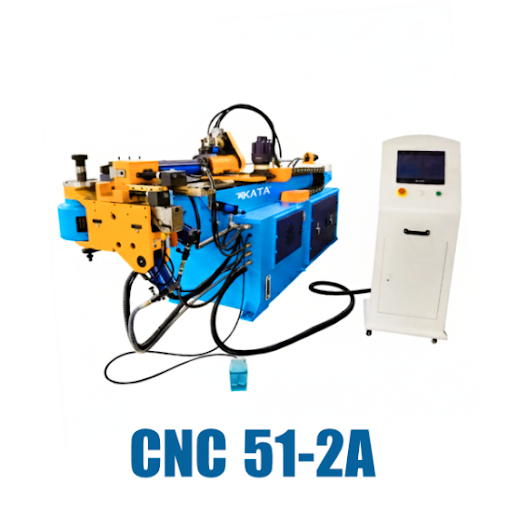

Nguyên lý của máy uốn ống CNC

Máy CNC là công nghệ phổ biến nhất hiện nay trong ngành gia công ống.

Cơ chế hoạt động

• PLC hoặc CNC Controller điều khiển toàn bộ quá trình.
• Các trục Y, B, C, Z hoạt động đồng bộ.
• Máy tự động cấp phôi, quay ống, định vị và uốn.
• Toàn bộ thông số được lưu dưới dạng chương trình.

Ưu điểm nổi bật

• Độ lặp lại cực cao.
• Gia công nhiều góc liên tiếp.
• Giảm phụ thuộc tay nghề.
• Tăng năng suất đáng kể.

Các yếu tố ảnh hưởng trực tiếp đến chất lượng uốn

Dù nguyên lý máy có hiện đại đến đâu, chất lượng thành phẩm vẫn phụ thuộc vào nhiều yếu tố.

1. Bán kính uốn

Bán kính càng nhỏ thì nguy cơ móp và nhăn càng cao.

2. Độ dày thành ống

Ống quá mỏng cần sử dụng Mandrel và Pressure Die phù hợp.

3. Loại vật liệu

Mỗi vật liệu có độ đàn hồi khác nhau:

• Inox: đàn hồi cao.
• Thép đen: cứng hơn.
• Nhôm: mềm hơn.
• Đồng: dễ biến dạng.

4. Chất lượng khuôn uốn

Khuôn sai kích thước sẽ gây:

• Sai góc.
• Trầy xước.
• Móp ống.
• Giảm tuổi thọ máy.

5. Tốc độ uốn

Uốn quá nhanh có thể làm vật liệu không kịp biến dạng đều, đặc biệt với inox mỏng.

Những lỗi thường gặp khi chưa hiểu đúng nguyên lý máy uốn ống

Trong thực tế, nhiều lỗi phát sinh không phải do chất lượng máy mà xuất phát từ việc cài đặt thông số chưa phù hợp hoặc người vận hành chưa nắm rõ nguyên lý làm việc của thiết bị. Hiểu rõ cơ chế hoạt động sẽ giúp giảm đáng kể tỷ lệ phế phẩm và kéo dài tuổi thọ máy.

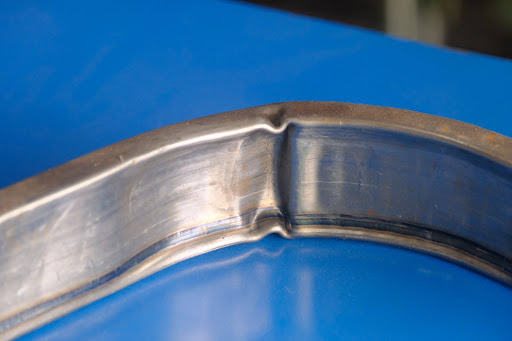

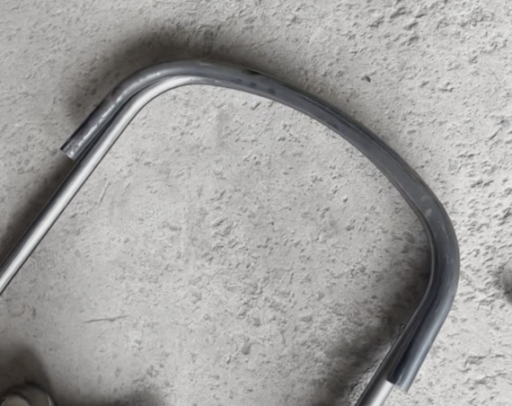

1. Ống bị móp sau khi uốn

Nguyên nhân

• Chọn sai khuôn uốn.
• Không sử dụng Mandrel đối với ống thành mỏng.
• Lực kẹp quá lớn.
• Bán kính uốn nhỏ hơn khả năng của vật liệu.

Cách khắc phục

• Chọn đúng bộ khuôn theo đường kính và độ dày ống.
• Sử dụng Mandrel khi gia công inox, đồng hoặc nhôm thành mỏng.
• Điều chỉnh lực kẹp và lực ép phù hợp.
• Thiết lập bán kính uốn theo khuyến nghị của nhà sản xuất.

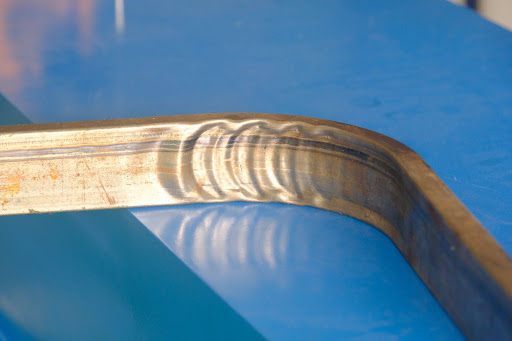

2. Thành ống bị nhăn

Nguyên nhân

• Pressure Die chưa được căn chỉnh đúng.
• Thiếu lực đỡ ở mặt trong của ống.
• Tốc độ uốn quá nhanh.
• Vật liệu có độ dày không đồng đều.

Giải pháp

• Kiểm tra và điều chỉnh Pressure Die.
• Sử dụng Mandrel nhiều bi khi cần.
• Giảm tốc độ uốn với vật liệu mỏng.
• Kiểm tra chất lượng phôi trước khi gia công.

3. Góc uốn không chính xác

Nguyên nhân

• Chưa bù độ đàn hồi của vật liệu (Springback).
• Cảm biến vị trí hoặc Encoder sai lệch.
• Chương trình CNC thiết lập chưa đúng.
• Cơ cấu truyền động bị mài mòn.

Cách xử lý

• Thực hiện hiệu chỉnh góc uốn theo từng loại vật liệu.
• Kiểm tra và hiệu chuẩn định kỳ hệ thống điều khiển.
• Chạy thử sản phẩm mẫu trước khi sản xuất hàng loạt.

4. Bề mặt ống bị trầy xước

Nguyên nhân

• Khuôn uốn bị mòn hoặc bám phoi kim loại.
• Bề mặt khuôn không được vệ sinh.
• Vật liệu bị cọ sát trong quá trình uốn.

Cách khắc phục

• Vệ sinh khuôn sau mỗi ca làm việc.
• Đánh bóng hoặc thay khuôn khi cần.
• Kiểm tra hệ thống kẹp và dẫn hướng.

5. Máy hoạt động rung, phát tiếng ồn

Nguyên nhân

• Thiếu dầu bôi trơn.
• Bulong liên kết bị lỏng.
• Ổ bi mòn.
• Hệ thống thủy lực hoặc servo hoạt động không ổn định.

Cách khắc phục

• Kiểm tra theo lịch bảo trì.
• Siết chặt các vị trí liên kết.
• Thay thế linh kiện bị mòn.
• Kiểm tra áp suất dầu và hệ thống truyền động.

Cách tối ưu chất lượng uốn dựa trên nguyên lý hoạt động

Hiểu đúng nguyên lý là nền tảng để tạo ra sản phẩm đạt chất lượng cao. Bên cạnh đó, doanh nghiệp nên áp dụng một số kinh nghiệm sau:

Lựa chọn đúng khuôn

Khuôn uốn phải phù hợp với:

• Đường kính ngoài của ống.
• Độ dày thành ống.
• Bán kính uốn yêu cầu.
• Loại vật liệu gia công.

Một bộ khuôn chất lượng không chỉ cải thiện độ chính xác mà còn giúp giảm hao mòn cho máy.

Cài đặt thông số phù hợp

Các thông số cần được điều chỉnh theo từng loại vật liệu:

• Góc uốn.
• Tốc độ quay.
• Tốc độ cấp phôi.
• Lực kẹp.
• Lực ép.

Việc sử dụng một thông số chung cho mọi loại vật liệu thường dẫn đến sai số và tăng tỷ lệ phế phẩm.

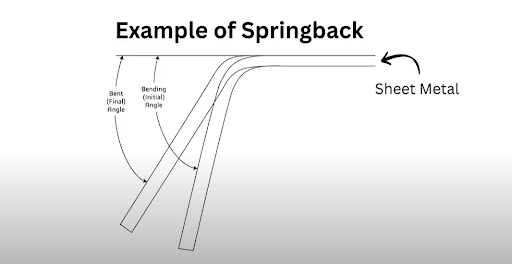

Hiệu chỉnh Springback

Sau khi bỏ lực tác động, kim loại sẽ có xu hướng đàn hồi trở lại. Đây là hiện tượng Springback.

Để đảm bảo góc thành phẩm chính xác, chương trình CNC cần cộng thêm một góc bù phù hợp. Mỗi vật liệu sẽ có mức đàn hồi khác nhau, vì vậy cần thử nghiệm và lưu thông số cho từng loại.

Kiểm tra chất lượng phôi đầu vào

Phôi không đạt chất lượng là nguyên nhân phổ biến gây lỗi uốn.

Trước khi gia công, cần kiểm tra:

• Độ thẳng của ống.
• Đường kính thực tế.
• Độ dày thành ống.
• Bề mặt vật liệu.
• Sai số sản xuất của nhà cung cấp.

Đào tạo người vận hành

Máy hiện đại chỉ phát huy tối đa hiệu quả khi người vận hành hiểu:

• Nguyên lý hoạt động.
• Chức năng từng bộ phận.
• Cách xử lý sự cố.
• Quy trình bảo trì.

Đầu tư vào đào tạo giúp giảm lỗi sản xuất và nâng cao hiệu quả khai thác thiết bị.

Bảo trì máy uốn ống để duy trì nguyên lý hoạt động ổn định

Một hệ thống hoạt động đúng nguyên lý cần được bảo trì định kỳ.

Hằng ngày

• Vệ sinh khuôn uốn.
• Làm sạch phoi và bụi kim loại.
• Kiểm tra hệ thống kẹp.
• Kiểm tra mức dầu (đối với máy thủy lực).

Hằng tuần

• Bôi trơn các cơ cấu chuyển động.
• Kiểm tra dây đai, xích truyền động.
• Kiểm tra các đầu nối điện và khí nén.

Hằng tháng

• Kiểm tra độ chính xác góc uốn.
• Hiệu chuẩn cảm biến và Encoder.
• Kiểm tra độ mòn của khuôn.

Định kỳ 6–12 tháng

• Thay dầu thủy lực theo khuyến cáo.
• Kiểm tra servo motor và driver.
• Kiểm tra hệ thống điều khiển CNC.
• Đánh giá tổng thể độ chính xác của máy.

Việc bảo trì đúng lịch không chỉ kéo dài tuổi thọ thiết bị mà còn giúp duy trì chất lượng gia công ổn định.

FAQ – Câu hỏi thường gặp về nguyên lý máy uốn ống

Máy uốn ống hoạt động dựa trên nguyên lý nào?

Máy tạo ra lực cơ học (kéo, ép hoặc lăn) để làm biến dạng dẻo vật liệu theo khuôn uốn. Mục tiêu là tạo góc và bán kính mong muốn mà vẫn giữ được tiết diện và độ bền của ống.

Vì sao cần sử dụng Mandrel?

Mandrel có nhiệm vụ chống móp và chống nhăn cho thành ống, đặc biệt khi gia công ống thành mỏng hoặc bán kính uốn nhỏ.

Máy CNC và máy NC khác nhau ở nguyên lý hoạt động không?

Cả hai đều dựa trên nguyên lý tạo lực uốn, nhưng máy CNC điều khiển nhiều trục bằng chương trình số và có khả năng tự động hóa cao hơn, trong khi máy NC chỉ tự động một phần.

Tại sao cùng một chương trình nhưng mỗi loại vật liệu lại cho góc uốn khác nhau?

Do hiện tượng Springback (đàn hồi vật liệu). Mỗi loại kim loại có đặc tính cơ học khác nhau nên cần thiết lập góc bù riêng để đạt kết quả chính xác.

Công nghệ uốn nào cho độ chính xác cao nhất?

Trong các phương pháp phổ biến hiện nay, Rotary Draw Bending kết hợp hệ thống CNC Servo cho độ chính xác và độ lặp lại cao nhất, được sử dụng rộng rãi trong các ngành ô tô, hàng không, thiết bị y tế và nội thất cao cấp.

Kết luận

Hiểu rõ nguyên lý máy uốn ống không chỉ giúp lựa chọn đúng thiết bị mà còn tối ưu quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm đáng kể chi phí vận hành.

Từ cấu tạo của máy, cơ chế tạo lực uốn đến từng công nghệ như Rotary Draw Bending, Roll Bending, Compression Bending hay Push Bending, mỗi phương pháp đều có ưu điểm riêng và phù hợp với từng nhu cầu sản xuất khác nhau.

Đối với các doanh nghiệp hướng đến sản xuất hiện đại, việc đầu tư máy uốn ống CNC cùng với đội ngũ vận hành được đào tạo bài bản sẽ giúp:

• Gia công chính xác theo bản vẽ.
• Giảm tỷ lệ phế phẩm.
• Tăng năng suất sản xuất.
• Tiết kiệm chi phí nhân công.
• Đáp ứng các yêu cầu kỹ thuật khắt khe của nhiều ngành công nghiệp.

Nếu doanh nghiệp đang tìm kiếm giải pháp máy uốn ống phù hợp hoặc cần tư vấn về công nghệ uốn cho từng loại sản phẩm, đội ngũ kỹ thuật của Kata sẵn sàng hỗ trợ từ khâu lựa chọn thiết bị, chạy thử sản phẩm đến chuyển giao công nghệ và dịch vụ hậu mãi.

Kata – Giải pháp máy uốn ống CNC tối ưu cho ngành cơ khí hiện đại.
