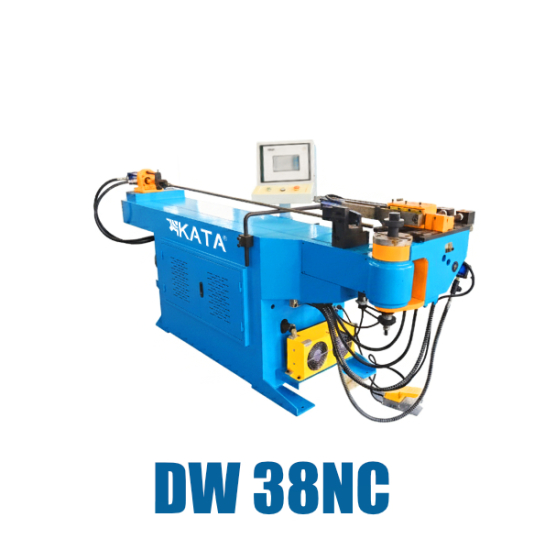

MÁY UỐN ỐNG DW 38 NC (bán tự động)

  • NCB38
  • Liên hệ
  • - +
  • 1288

Mô tả sản phẩm:

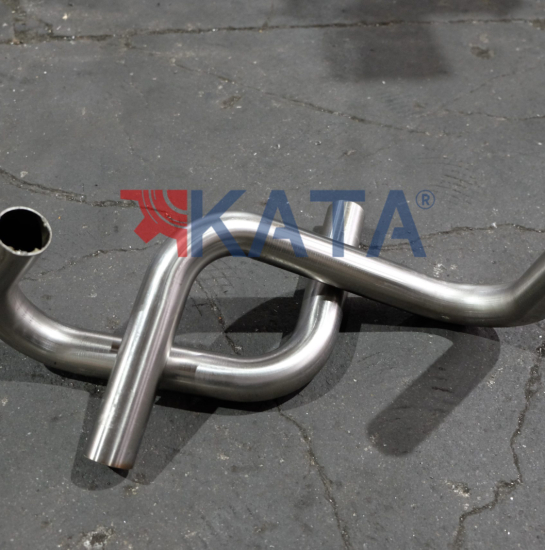

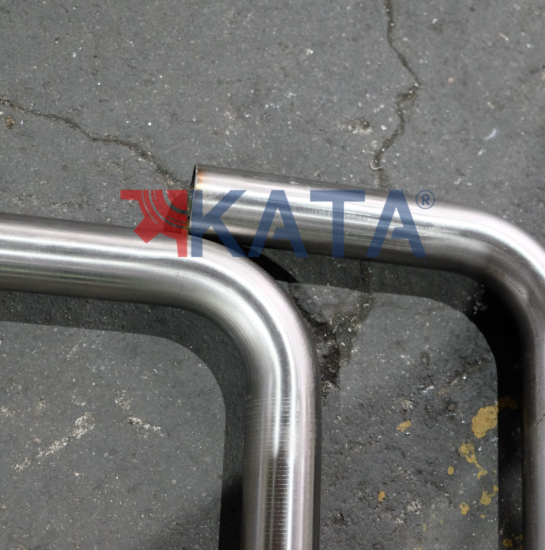

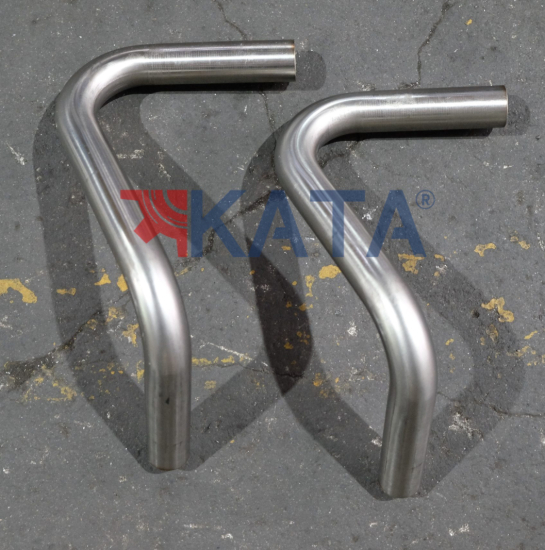

Máy uốn ống NCB-38 của Kata Machine được trang bị bộ điều khiển bán tự động (NC) có chức năng cài đặt đa nhóm và đa góc. Máy kết hợp chức năng khiến cho thao tác dễ sử dụng với độ chính xác uốn cao và hiệu quả về chi phí. Đây là giải pháp bán tự động thực tế cho các sản phẩm vừa và nhỏ, ví dụ như: ống xả, ghế ngồi, cản, tất cả đồ nội thất bằng thép, ...
Nếu máy uốn ống với kích thước Φ38x2mm chưa đáp ứng được kích thước bạn mong muốn thì có thể tham khảo thêm những dòng máy lớn hơn: Máy uốn ống 50NC, Máy uốn ống 75NC Hoặc những dòng máy uốn ống CNC tự động giúp xử lý công việc đơn giản hơn.

  • Điều khiển bằng số, thao tác thuận tiện giúp cài đặt linh hoạt.
  • Sử dụng bộ mã hóa đảm bảo góc uốn chính xác và ổn định.
  • Lưu trữ nhiều bộ chế độ xử lý, chuyển đổi linh hoạt giữa các thông số kỹ thuật khác nhau.
  • Tự động đếm và chức năng bộ nhớ mất điện.
  • Hệ thống làm mát thủy lực đảm bảo thiết bị hoạt động ổn định trong thời gian dài dưới nhiệt độ cao
  • Trục chính được xử lý nhiệt đặc biệt.
  • Thích hợp cho các vật liệu khác nhau như thép, không gỉ, nhôm và đồng.



Bộ sưu tập
Vận hành - Sức mạnh

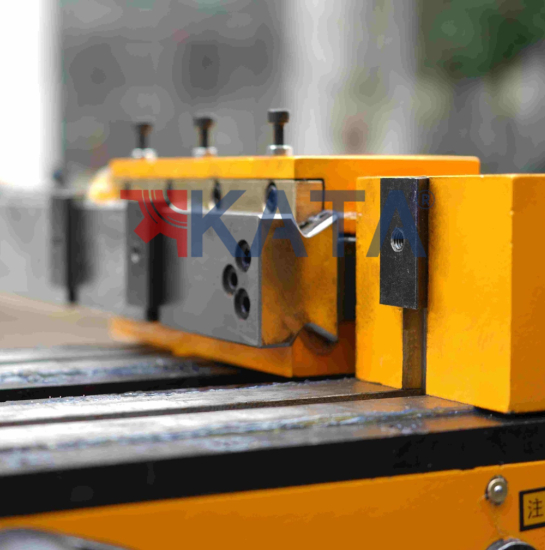

KHUÔN ỐNG UỐN CHỐNG MÓP

Khuôn ống uốn được làm bằng chất liệu 42 CRMO, giúp ống trong khi uốn không bị móp.

 Khuôn có nhiều kích thước để phù hợp với từng loại phôi.

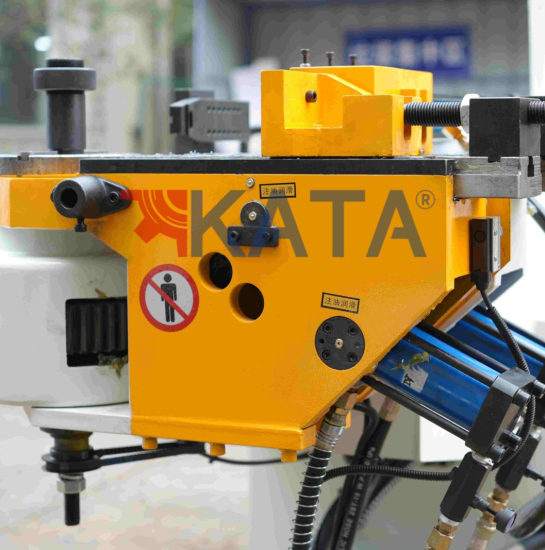

TRỤC UỐN

Được điều khiển bằng Pit tông đẩy, thiết kế gọn gàng, linh hoạt.

Sai lệch chỉ khoảng +- 0,1mm

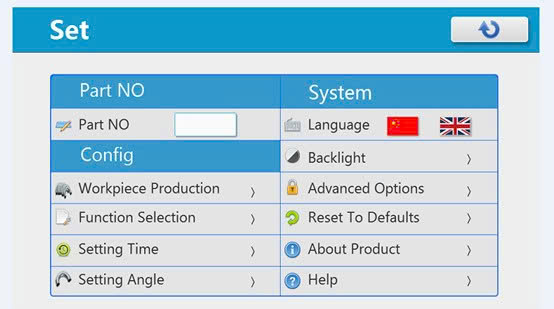

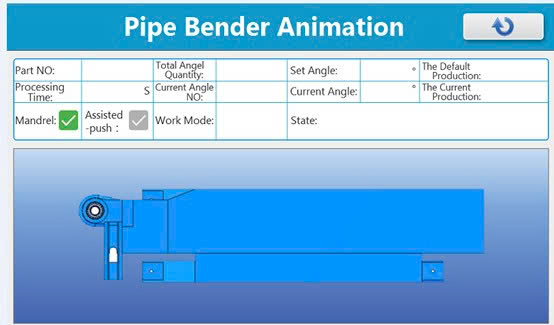

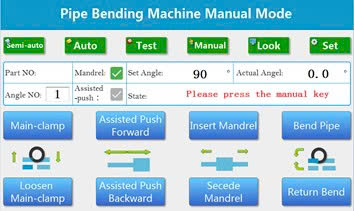

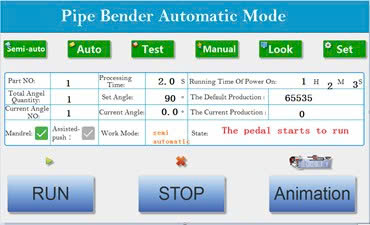

BẢNG ĐIỀU KHIỂN THÔNG MINH

Được điều khiển bằng kỹ thuật số, có thể thực hiện các lệnh lập trình.

Giúp người sử dụng có thể vận hành máy với nhiều góc uốn khác nhau bằng các chương trình số hoá.

HỆ THỐNG LÀM MÁT BẰNG NƯỚC

Giải toả nhiệt lượng cho dầu thủy lực, giúp dầu máy luôn ở tình trạng tốt.

 Tăng chất lượng dầu, độ bền và tuổi thọ của máy.

HỆ THỐNG VAN ĐIỆN TỪ

Giúp máy tự động hoá vận hành đóng mở van đẩy trục uốn nhanh chóng, chính xác.

MẠCH ĐIỀU KHIỂN

Được thiết kế thông minh. Giúp điều khiển hệ thống van điện từ

MÔ TƠ

Mô tơ được trang bị công suất lên tới 4 KW ,cuộn dây đồng.

Thông số kỹ thuật
CÔNG SUẤT MÁY

►Điện : 380V

►Công suất : 4 KW

►Áp suất thuỷ lực: 12 MPA

►Thể tích thùng nhiên liệu: 110 lít

►Uốn ống chính xác: ± 1 °

►Kiểu máy: Bán tự động

THÔNG SỐ LÀM VIỆC

Ống sử dụng max: Φ38×2 mm

► Phương pháp đưa ống vào uốn: Trực tiếp

 Khả năng uốn bán kính tối đa: R170 mm

 Bán kính uốn tối thiểu: R15

 Uốn góc tối đa: 190 độ

 Hành trình đẩy phôi tối đa: 1800 mm

► Tốc độ uốn: 30°/sec

PHỤ KIỆN

1 bộ khuôn

Bàn đạp công tắc chân

Sách hướng dẫn sử dụng

Bộ lục giác.

ĐÓNG GÓI

►Trọng lượng : 750 Kg

►Kích thước : 2600 × 600 × 1200 mm

►Thùng gỗ tiêu chuẩn.

  • Thông tin sản phẩm
  • Bình luận

Tính năng sản phẩm

1. Sản phẩm được điều khiển bằng máy vi tính, truyền động thủy lực, máy chạy ổn định, vận hành thuận tiện hơn.

2. Có thể là thủ công, chế độ vận hành tự động, nửa chu kỳ, toàn bộ chu kỳ.

3.16 loại cài đặt Góc (0-185 °) trong bất kỳ lựa chọn duy nhất nào cũng có thể chọn hai liên tiếp.

4. Công tắc chân di động và khởi động, dừng hai chức năng, hệ số an toàn cao.

5. Hệ thống tuần hoàn làm mát thiết bị có công suất lớn (có thể chọn làm mát bằng nước hoặc làm mát bằng gió) để đảm bảo thiết bị hoạt động bình thường.

6. Thay thế khuôn đơn giản , tạo điều kiện sắp xếp sản xuất linh hoạt.

7. Vật liệu áp dụng: ống sắt, ống thép, ống thép không gỉ, ống đồng, thép chữ i, thép kênh, thanh tròn, thép và tất cả các loại hình dạng bất thường

8. Công nghiệp ứng dụng: ghế, giường y tế, ống làm mát, ống xả, đường ống dẫn dầu, khớp nối, xe đẩy, xe máy và các loại công nghiệp khác



 Các thông số kỹ thuật chính



Thông số kỹ thuật / Mô hình chính

DW38NC

DW50NC

DW63NC

Đường kính ống tối đa * độ dày thành (mm)

ф38 * 2

ф50 * 3

ф63 * 4

Chiều dài grommet tối đa (mm)

1600

2200

2600

Bán kính uốn tối đa (mm)

R200

R250

R250

Góc uốn tối đa

                            185 °

Hệ thống điều khiển

                       Điều khiển máy vi tính (dòng NC)

Số bộ phận có thể được lưu trữ

                              16

Phụ kiện đường ống số lượng khuỷu tay cho phép

                            16 * 16

Áp suất dầu tối đa (mpa)

12

12

12

Công suất động cơ (kw)

4

5.5

5.5

Thể tích thùng nhiên liệu (L)

110

150

220

Trọng lượng máy (kg)

750

1200

1500

Kích thước cơ học L * W * H (mm)

2300 * 650 * 1200

3100 * 700 * 1250

3500 * 750 * 1250
