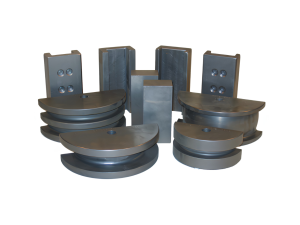

Khuôn uốn ống định hình (hay khuôn uốn thanh định hình - Profile Bending Dies) là dòng khuôn đặc biệt, được thiết kế rãnh khuôn mô phỏng chính xác theo biên dạng phức tạp của vật liệu. Khác với ống tròn hay sắt hộp phẳng, thanh định hình (như nhôm định hình hệ Xingfa, khung cửa sổ, thanh ray, viền đèn LED, khung gương, các profile nhôm chữ U, H, T) có kết cấu rãnh, gờ và vách mỏng đan xen rất phức tạp.

Thêm vào giỏ hàng Đặt hàng
Bộ sưu tập
Vận hành - Sức mạnh

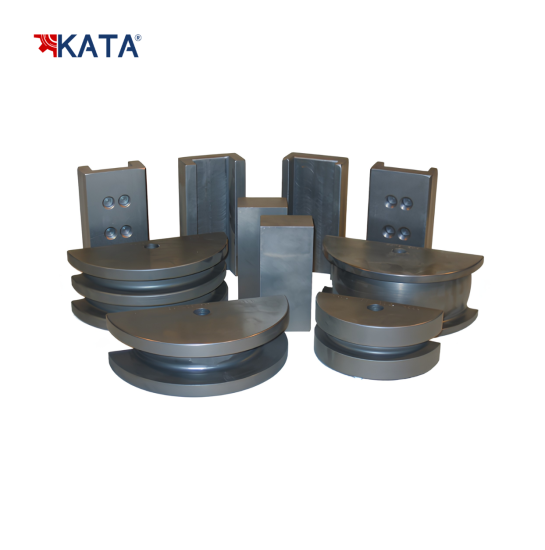

KHUÔN CHÍNH

Quyết định góc uốn tối đa và bán kính uốn (CLR - Center Line Radius) của ống. Khi máy hoạt động, khuôn này sẽ quay để kéo ống cong theo biên dạng của nó.

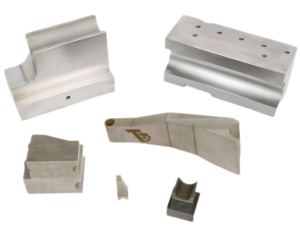

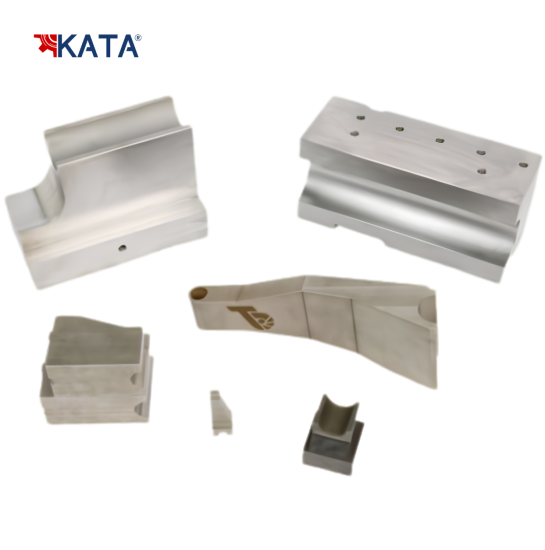

KẸP CHÍNH

Có nhiệm vụ ép chặt đoạn đầu của ống vào khuôn uốn chính. Khi khuôn uốn chính quay, má kẹp sẽ giữ cố định không cho ống bị trượt ra ngoài, đảm bảo lực kéo uốn ổn định.

KẸP PHỤ

Kẹp phụ ôm lấy phần thân thẳng của ống, có nhiệm vụ triệt tiêu lực đẩy ngược sinh ra trong quá trình uốn. Trong các máy CNC hiện đại, má trượt này còn chủ động đẩy ống tiến về phía trước theo tốc độ uốn để giảm bớt lực căng, tránh làm mỏng vách ngoài của ống.

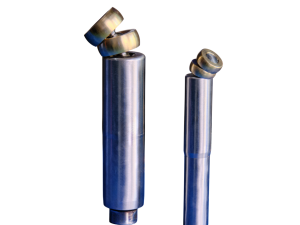

LÕI CHỐNG MÓP

Đỡ vách bên trong của ống, không cho lòng ống bị móp, bẹp hoặc phẳng bụng trong quá trình chịu lực căng khi uốn.

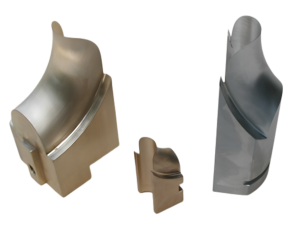

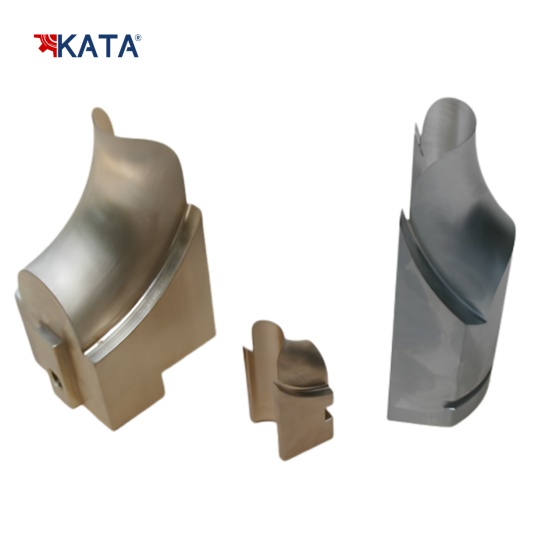

YẾM CHỐNG NHĂN

Khi uốn, vật liệu ở vách trong có xu hướng bị đùn lại và nhăn nheo như nếp gấp áo. Khuôn chống nhăn có nhiệm vụ là phẳng vật liệu ngay khi nó chuẩn bị biến dạng, ngăn chặn hoàn toàn hiện tượng nhăn vách.
